• Dekorväggar maxhöjd (scen) 7 m

• Dekorbitar maxvikt 25kg/p.p.

• Varje produktion får max använda 10 lingångar/rår exkl. tak/byxor.

• Tak och byxor har fasta positioner på lingångar/rår, vilket resulterar i 5 gator

• Vind är inte avsedd för lagring.

• Scengolvet saknar tillgängliga luckor.

• Inga lagda dekorgolv

• Max lagringsyta (dekor inkl rekvisita och ljus) 57 kvm per produktion

• Produktionens dekor behöver rymmas på en lastbil.
  Längd 7,5. Höjd 2,57 samt bredd 2,43 m. (prel. uppgift)

• Vänligen notera att skruvning i golv inte är tillåten, oavsett om det gäller scengolv eller balettgolv (sviktgolv).

Bygg & Rivtid
Bygg 5 timmar inkl. last, rast och ställtid.
Riv 2 timmar inkl. lasttid.
Beräknad rigg och byggtid omfattar tid fram till 30 min före start av föreställning/fullskaligt rep och måste ge utrymme för 30 min rast.

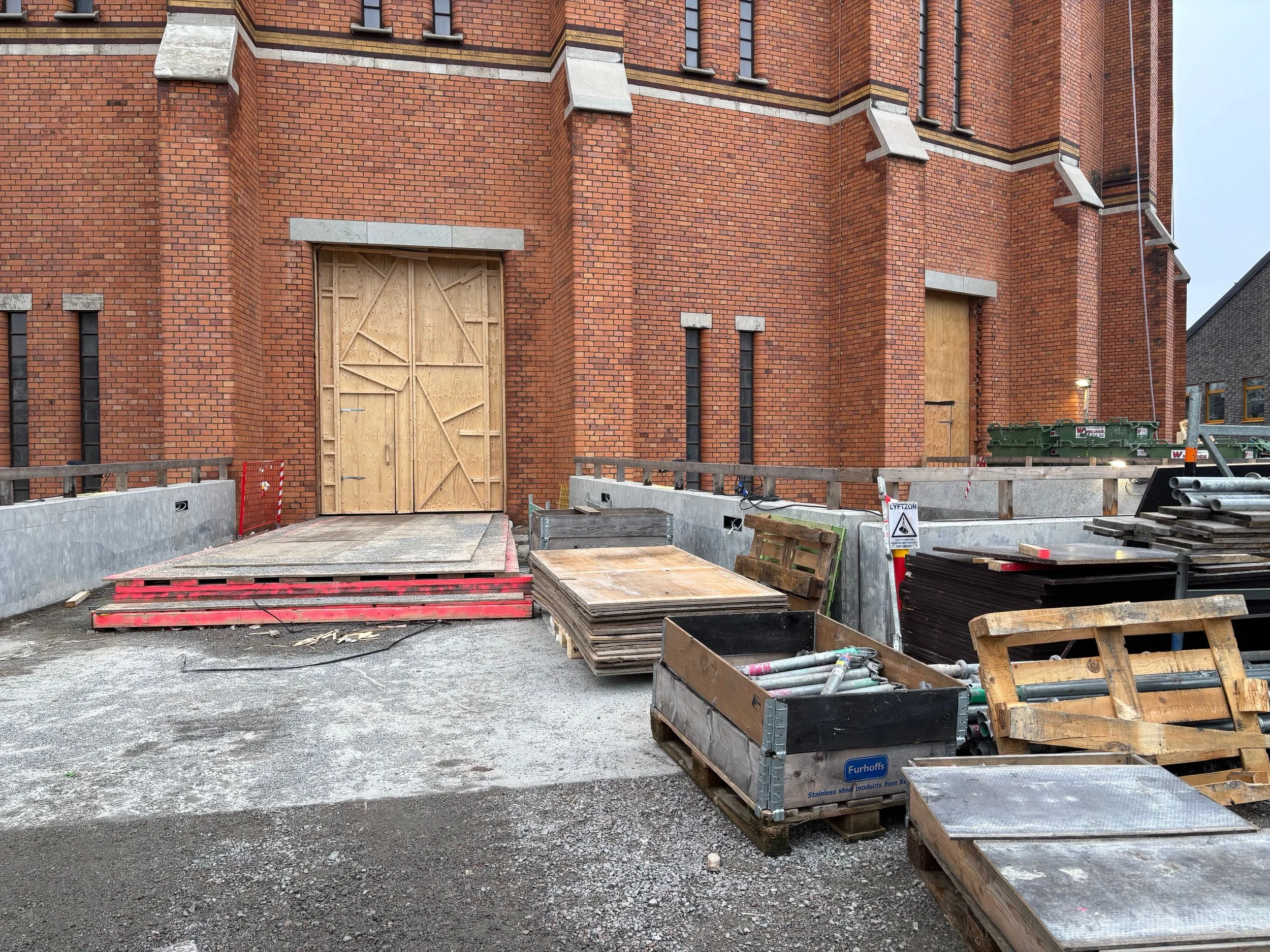

Inlast sker via två lastportar 2,8m x 4,3m mitt bak på scenen.

Inlastet är direkt i marknivå.och saknar upphöjd lastkaj.

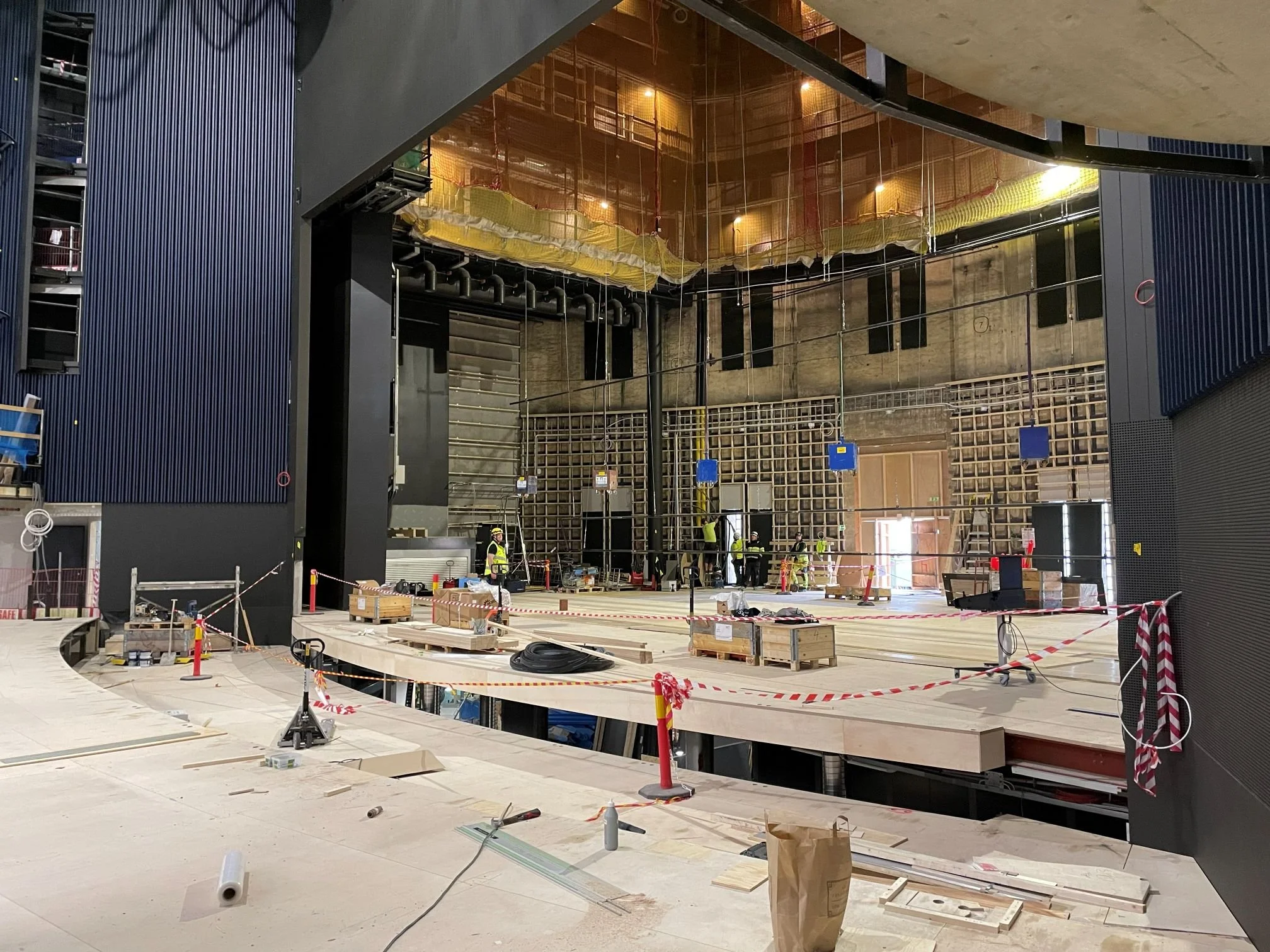

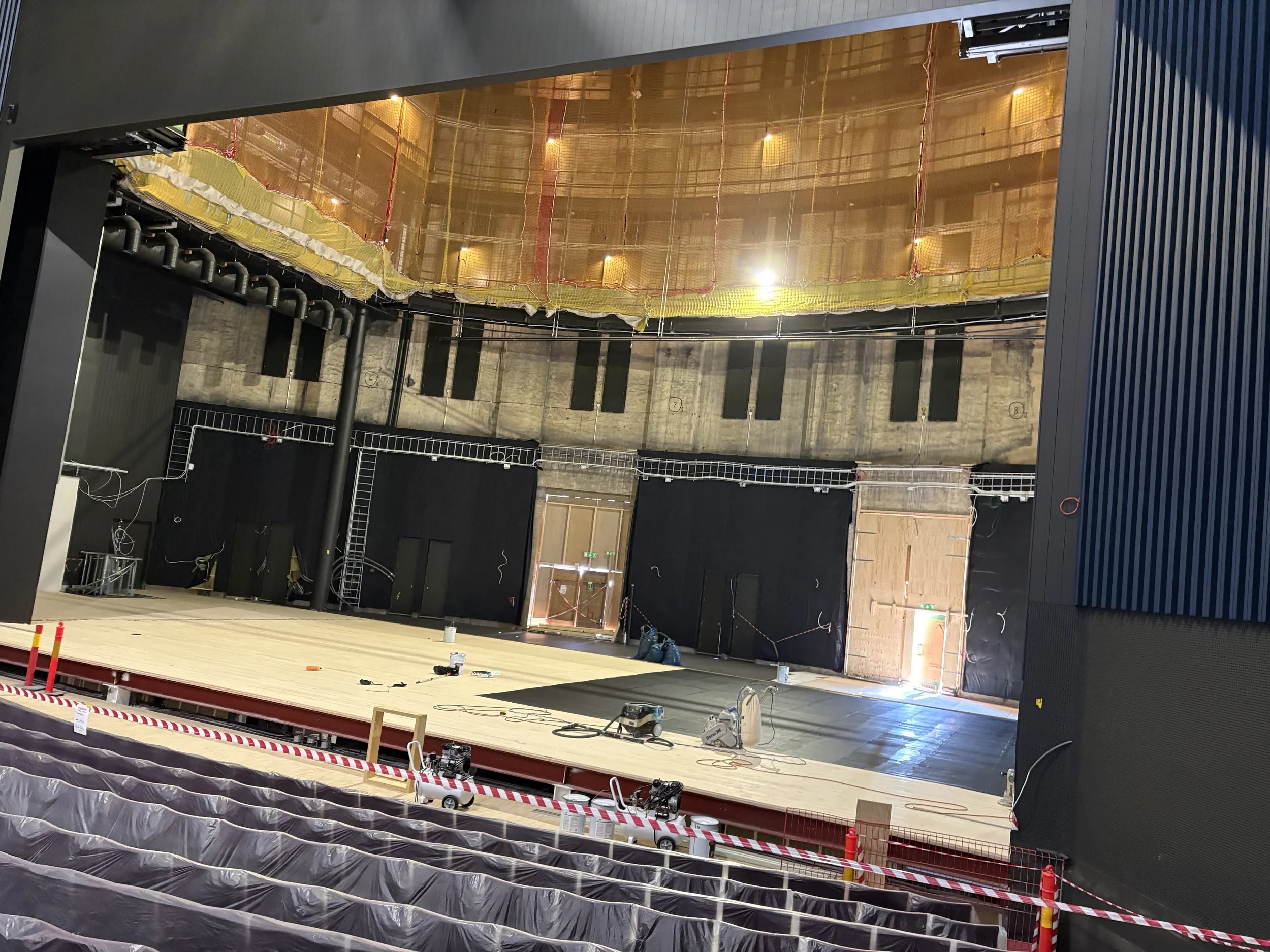

Scenstorlek 16 m x 12 m (bredd x djup)

Scendjup mätt från sista rå till scenkant 14m

Scendjup mätt från center bakvägg till scenkant 17,55m

Orkesterdike djup 3,5m

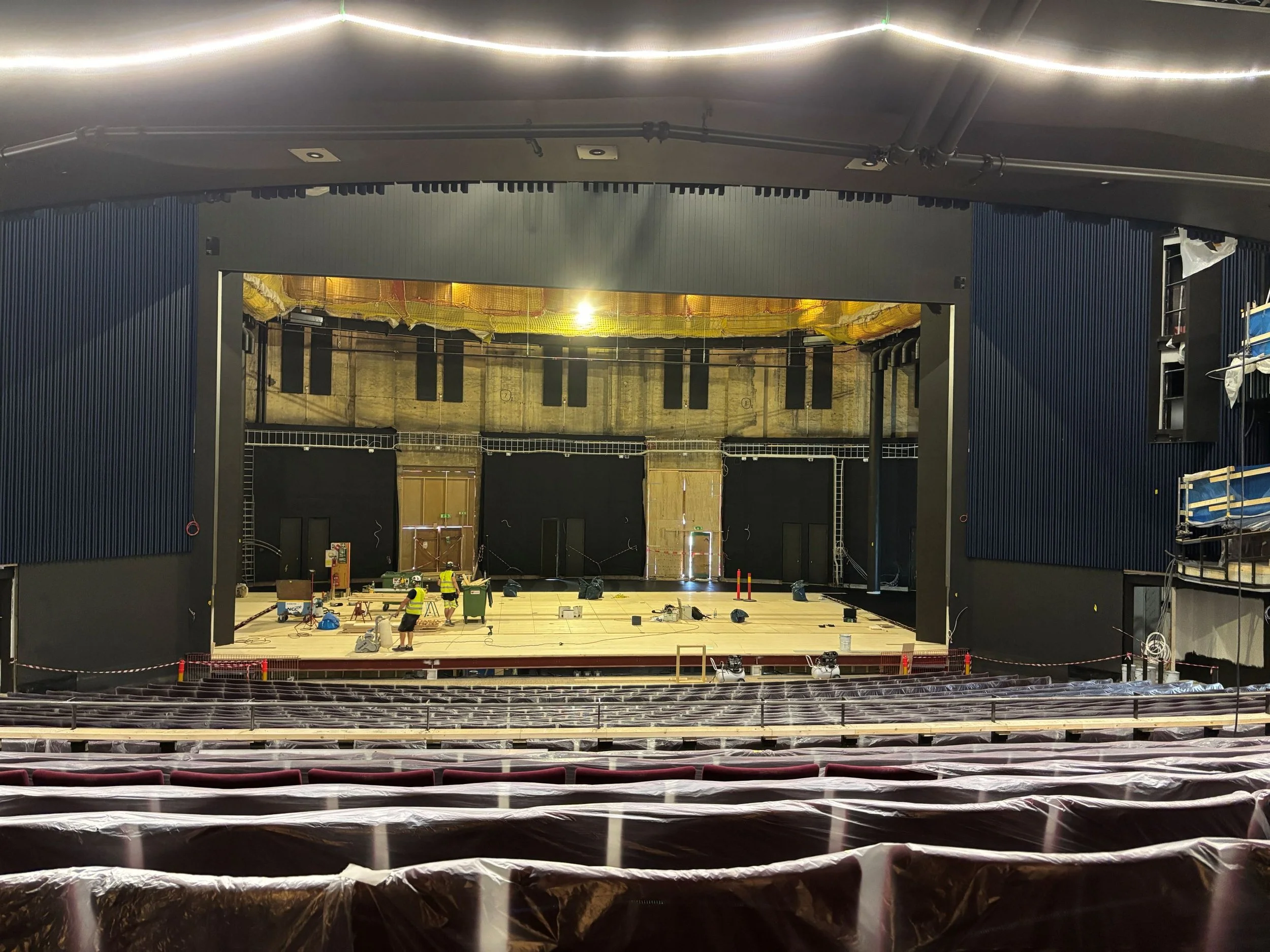

Scenöppning 15-18m (justerbart proscenium)

Höjd scenöppning Max 9m (lägre mha tak)

Höjd till grid 21m

Scengolvet saknar tillgängliga luckor.

Golvlast för det omställbara dansgolvet:

Låst läge: Punktlast 4,5kN/50x50cm Utspridd last 30kN/m2

Dansläge: Punktlast: 3,6kN/10x10cm Utspridd last 10kN/m2

Sidoscener Sidoscener och bakscen kommer inte att kunna tomställas eller övertäckas vid dekorer utan intäckning.

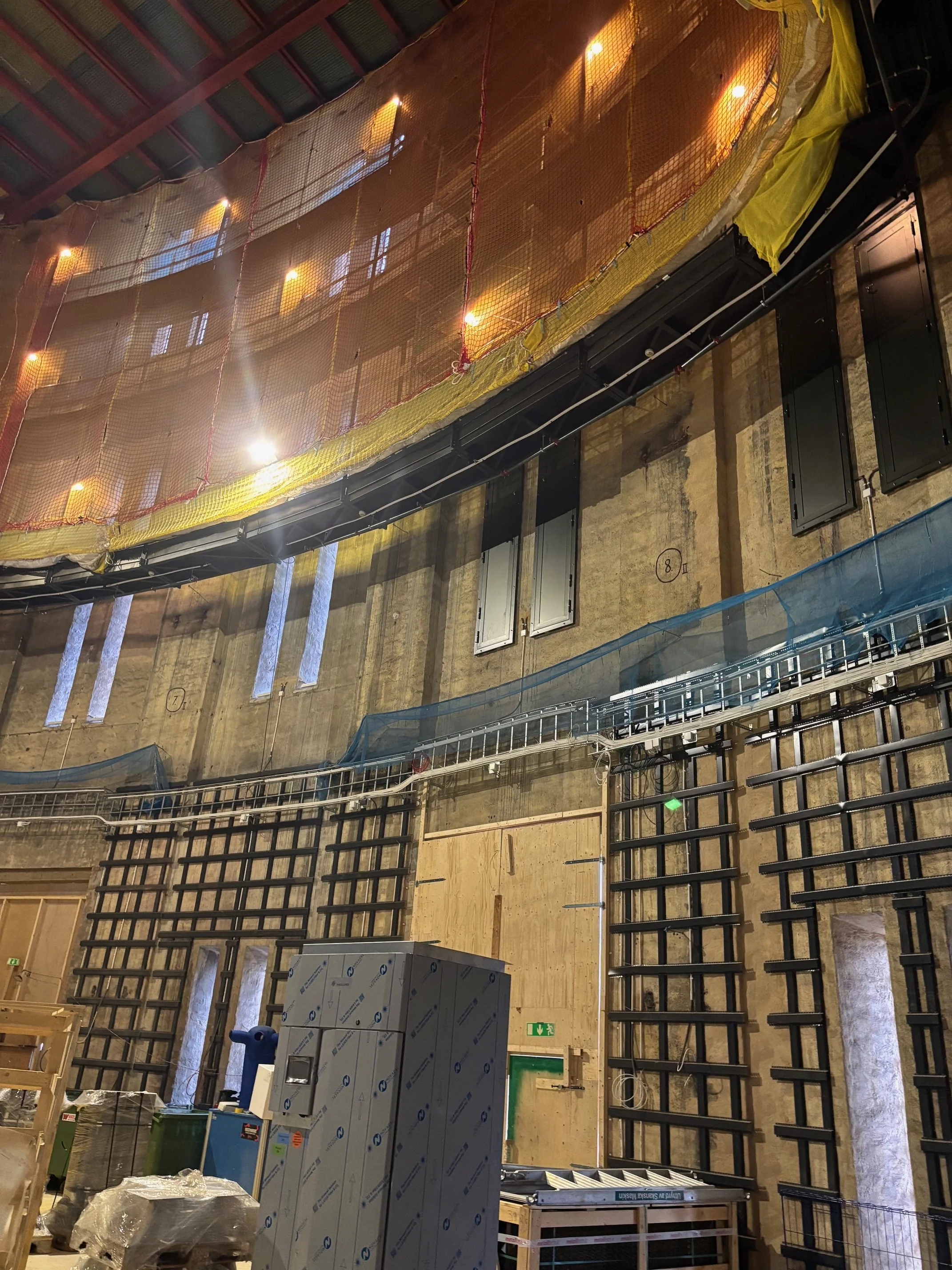

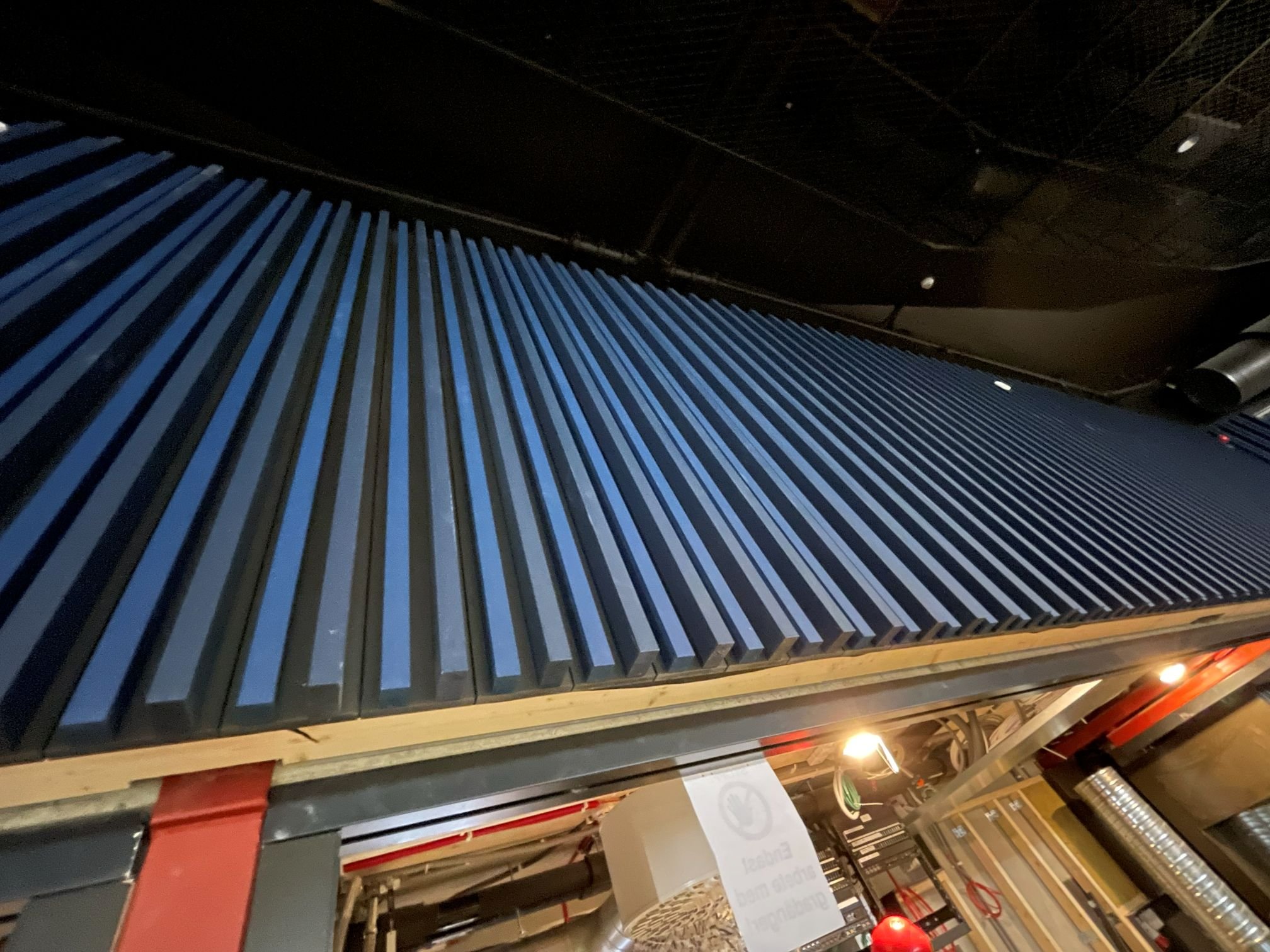

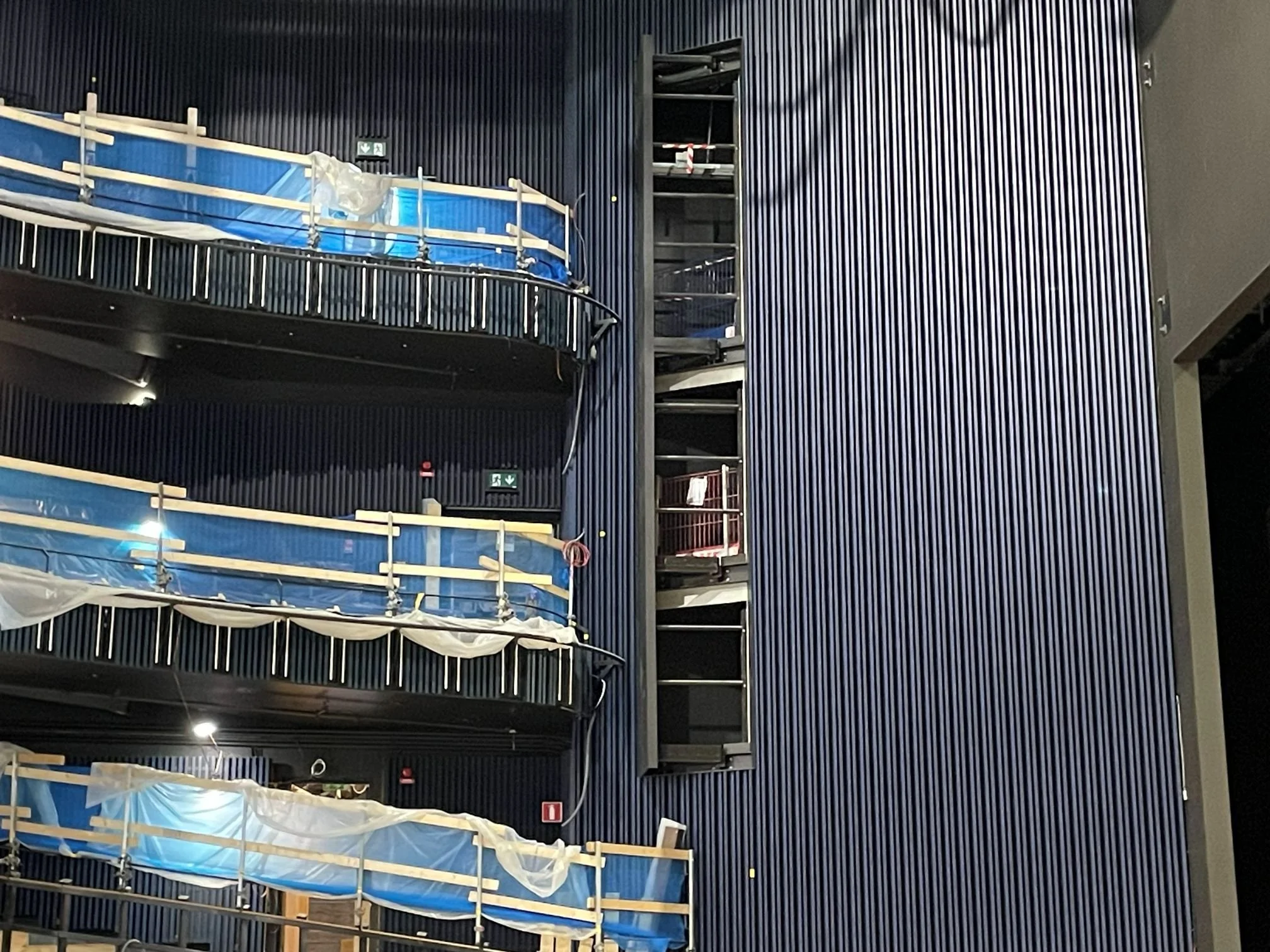

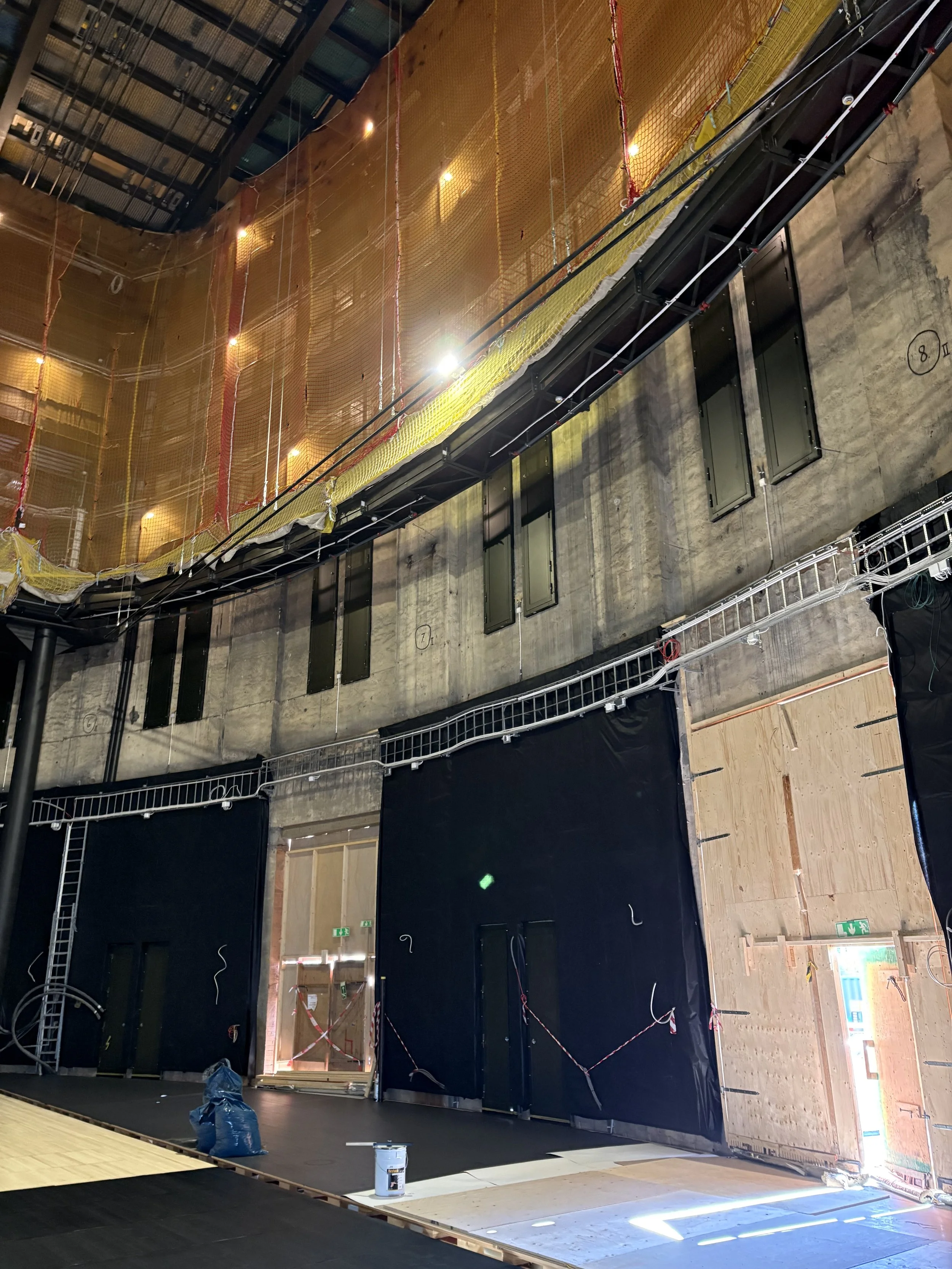

Bakvägg Ljudabsorbenter på bakvägg upp till 6m. Vägg ovan 6m befintlig puts i originalfärg. En teknikbrygga ca 9m ovan scengolv. Kabelstegar, nödutskyltar och teknik sitter på väggen.

Styrsystem
Fabrikat: SBS Bühnentechnik
Positionsdata via ArtNet

Lingångar
Antal: 29 st
Längd: 19 m
Diameter rör: ⌀ 50 mm
Max utbredd last: 500 kg
Max punktlast (både under lina och mellan linor): 250 kg
Max hastighet: 1,8 m/s

Slaglängd 0,1-20m

Punktvinschar
Antal: 10 st
Max last: 300 kg
Max hastighet: 1,8 m/s

Ljustrossar (LX)
5 st
Separat styrsystem

• Djup 3,5m ​

• Ej för persontransport

Orkesterdiket tar de fyra första publika raderna i anspråk.

• 16 st horisontellt åkbara telfers ​
  - Främre raden upptas av PA​

• Gång- och teknikbryggor​

• Balkar för hängning av utrustning​

• Antal platser ca 1500

Teknisk chef & enhetschefer ​

• stöttar processen med kompetens och resurser​

​

Teknisk produktionsledare (TPL)​

• Leder och samordnar den tekniska produktionen​

• Överblick över alla tekniska områden​
  (ljud, ljus, scen, video, kostym, mask)​

• Din kontakt i tekniska frågor​
  – involvera tidigt och kontinuerligt​

​

Tekniskt team​

• 1 x scenmästare​

• 1 x belysningsmästare​

• 1 x ljudmästare/ljudtekniker​

• 1 x maskinoperatör​

• 3 x teatertekniker scen​

• 1 x attributör​

• 3 x teatertekniker ljus​

• 4 x maskörer ​

• 2 x kostymtekniker​

​

Övriga resurser belastar produktionsbudget

• Gasometer plan PDF

• Gasometer sektion PDF

• Gasometer DWG dekor

• Gasometer DWG 3d

• Gasometer Production preliminary lightplot PDF

• Gasometer Vectorworks 2025 (external folder)

• Gasometer pdf med mått

• Gasometer 3d webview

• Logeplatser & Brandceller

• Gasometer ljudspecifikationer

• Balettgolv (Sviktgolv)

• 13/5-2025 Information om bakvägg, ändringslogg.

• 17/6-2025 Dekor - information om skruvning i golv.

• 22/9-2025 Nya ritningar

• 15/10-2025 Ny dwg-ritning

• 5/11-2025 VWX Ritning

• 7/11-2025 Produktionsritning

• 5/12-2025 Förtydligat scenmått

• 10/12-2025 PDF ritning med mått

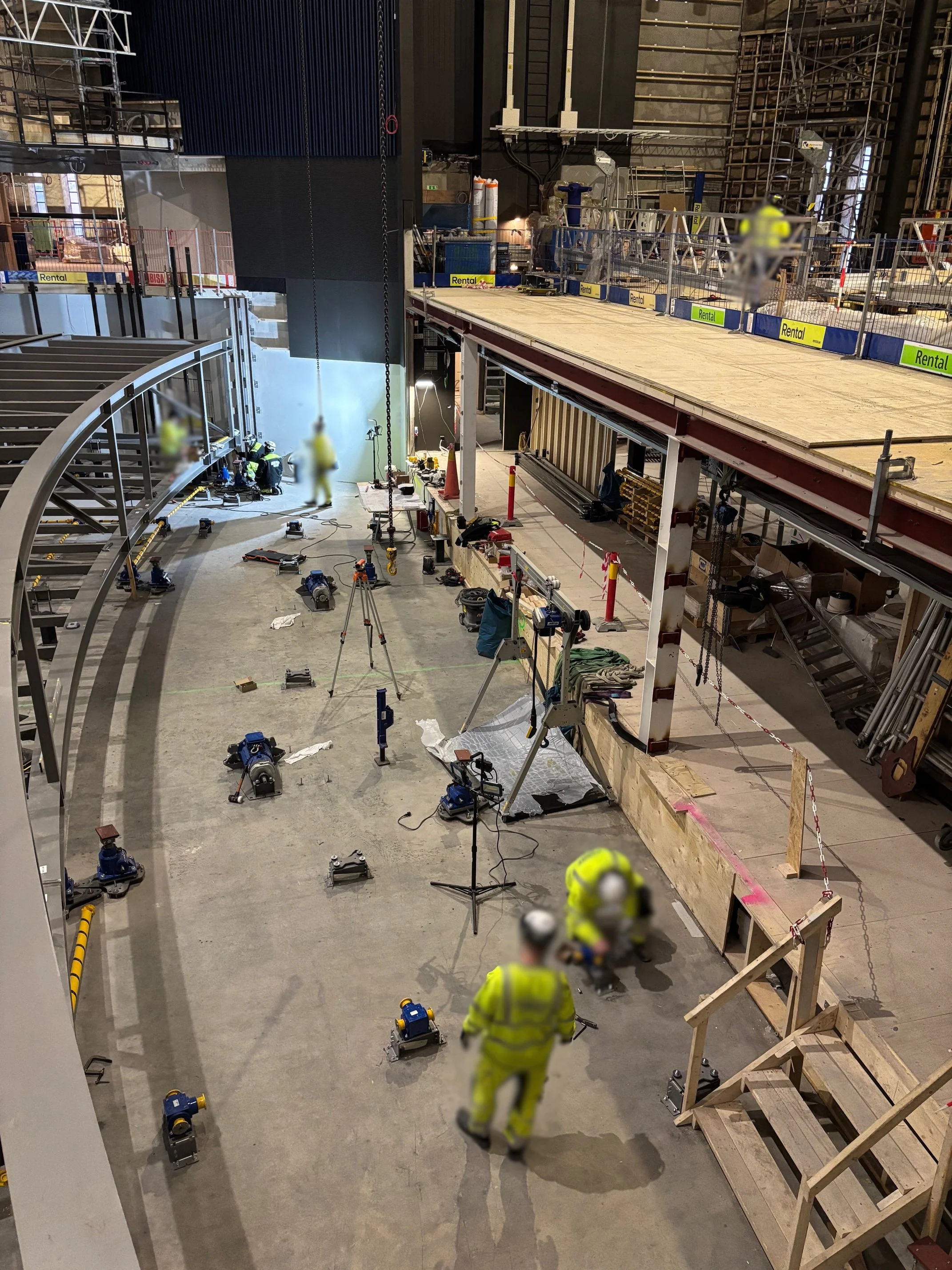

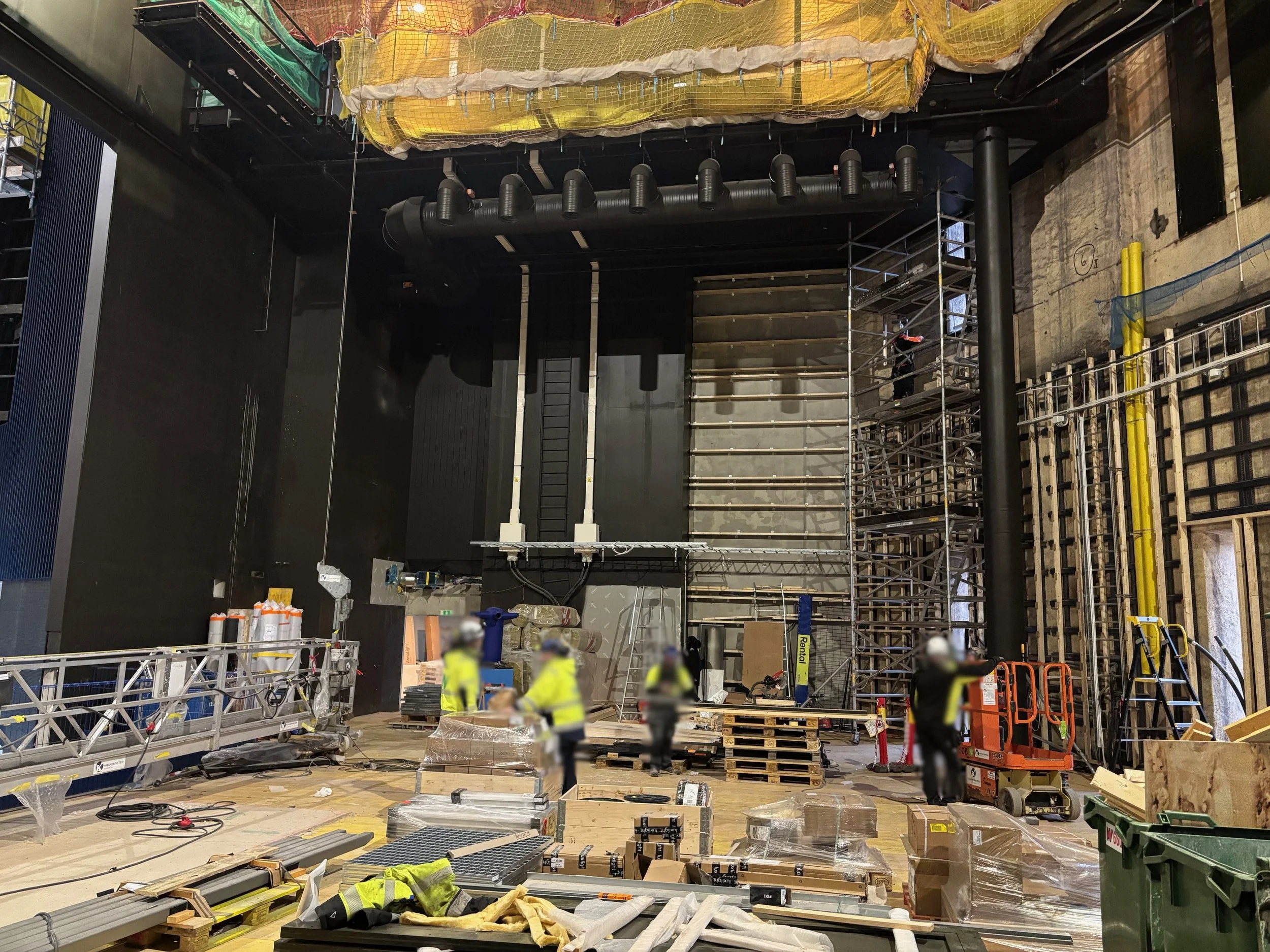

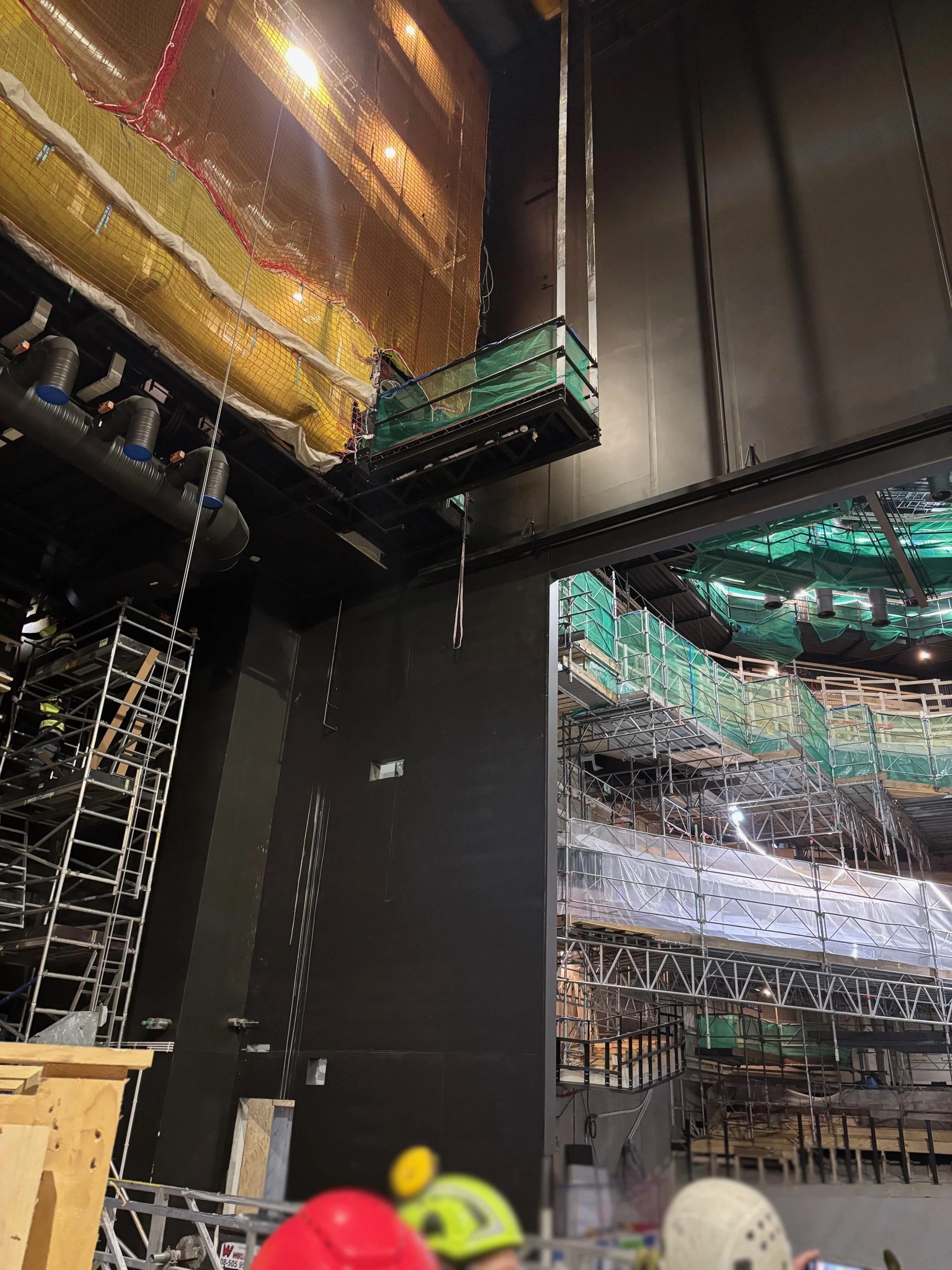

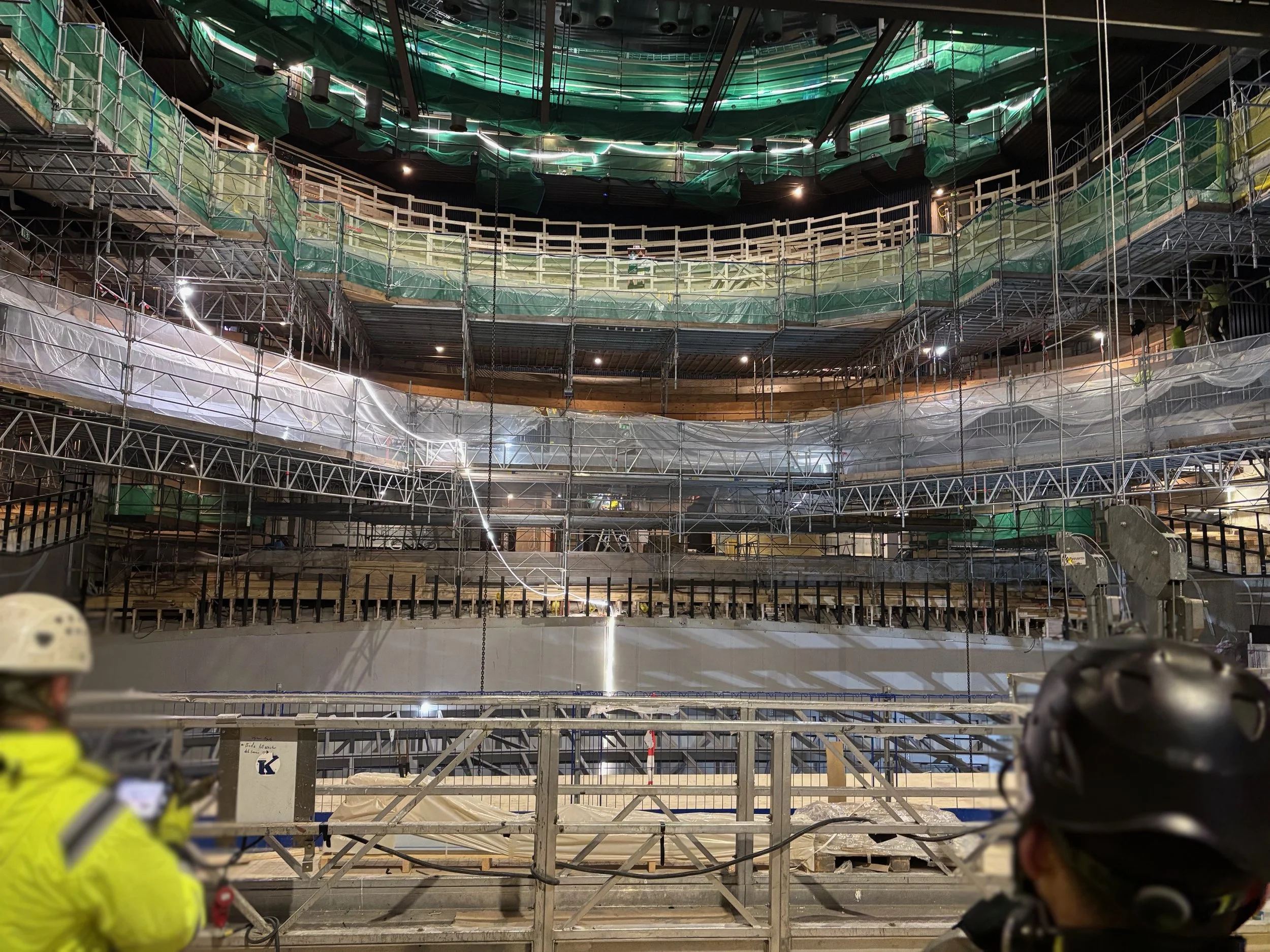

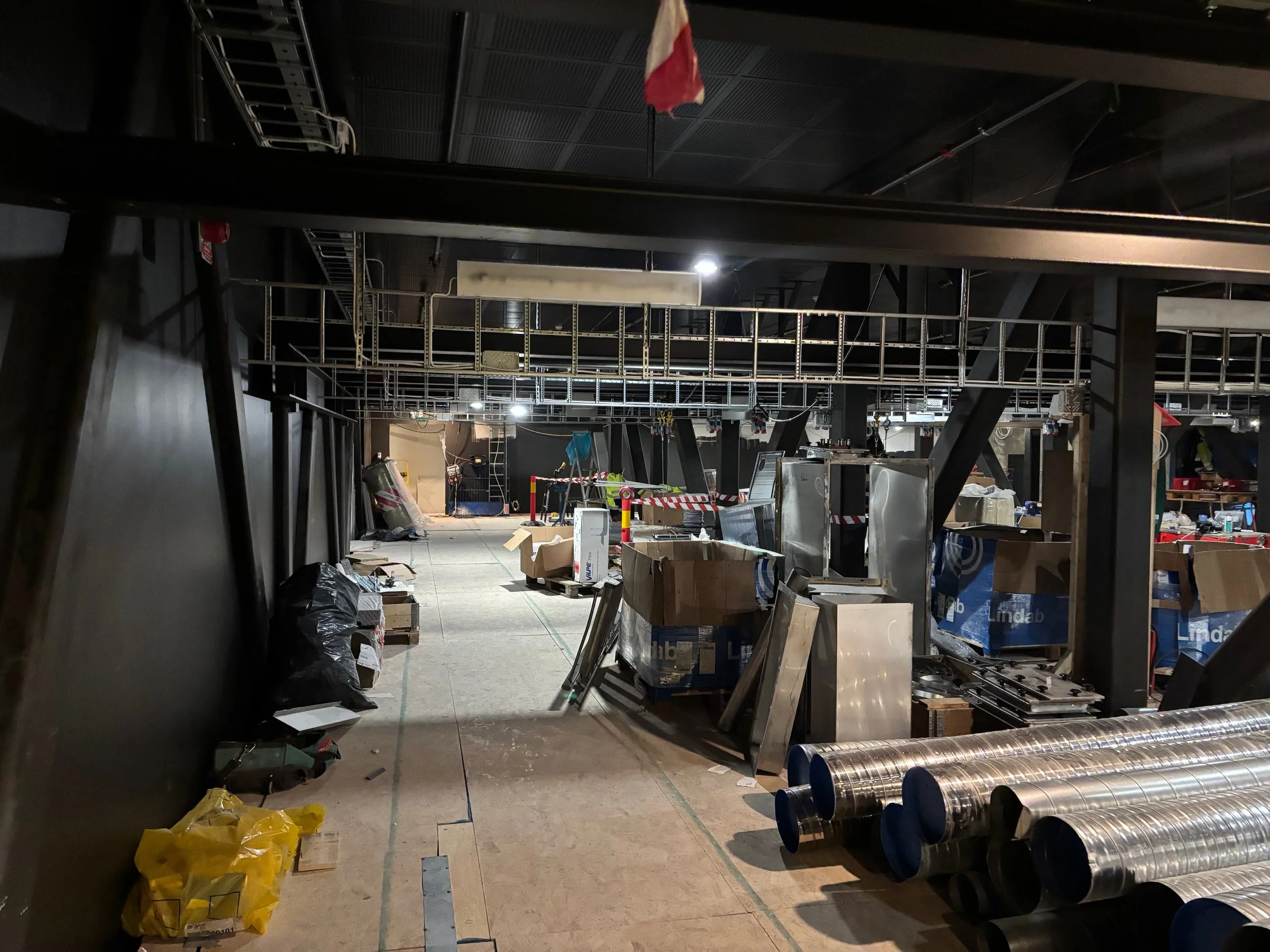

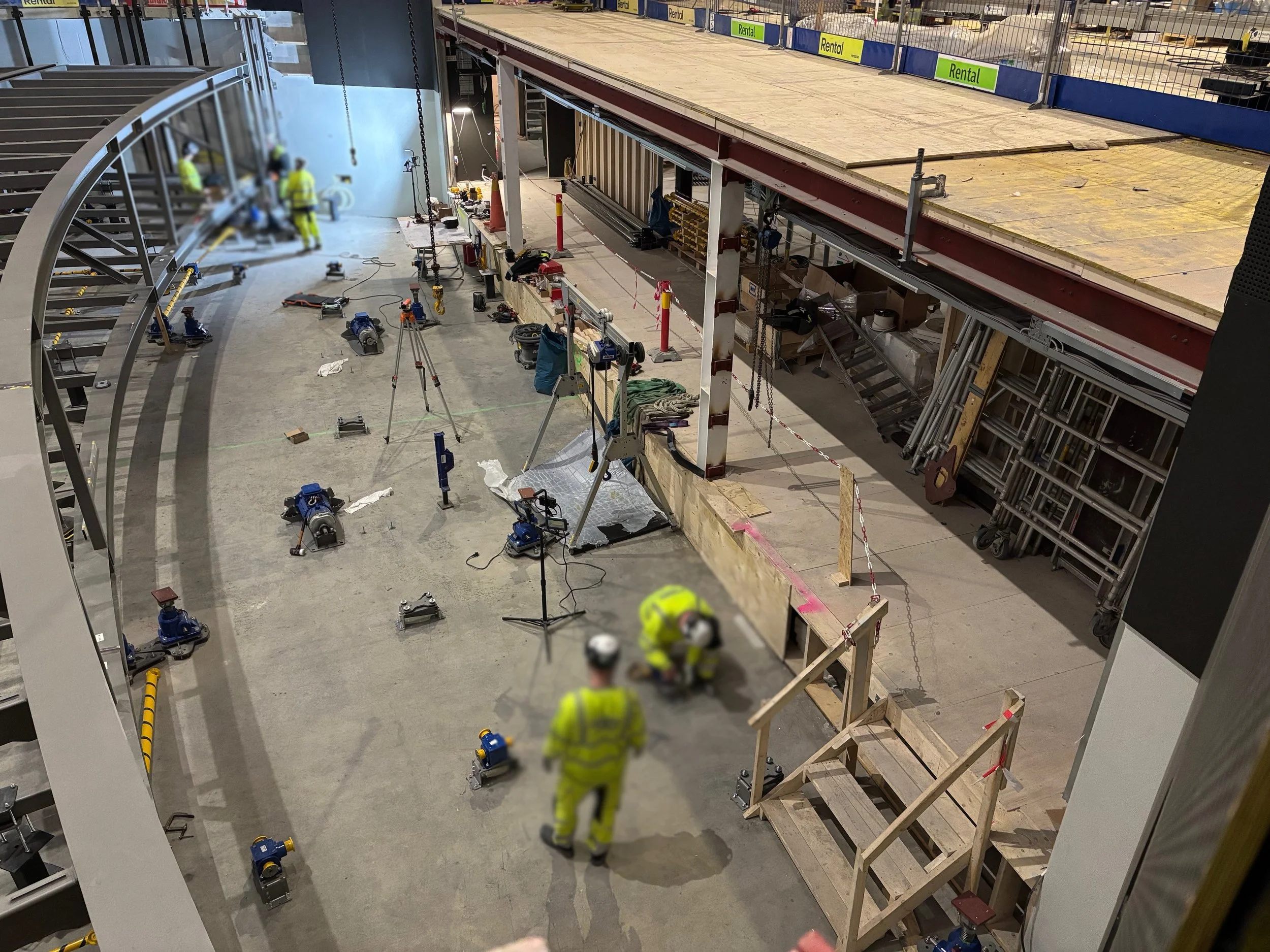

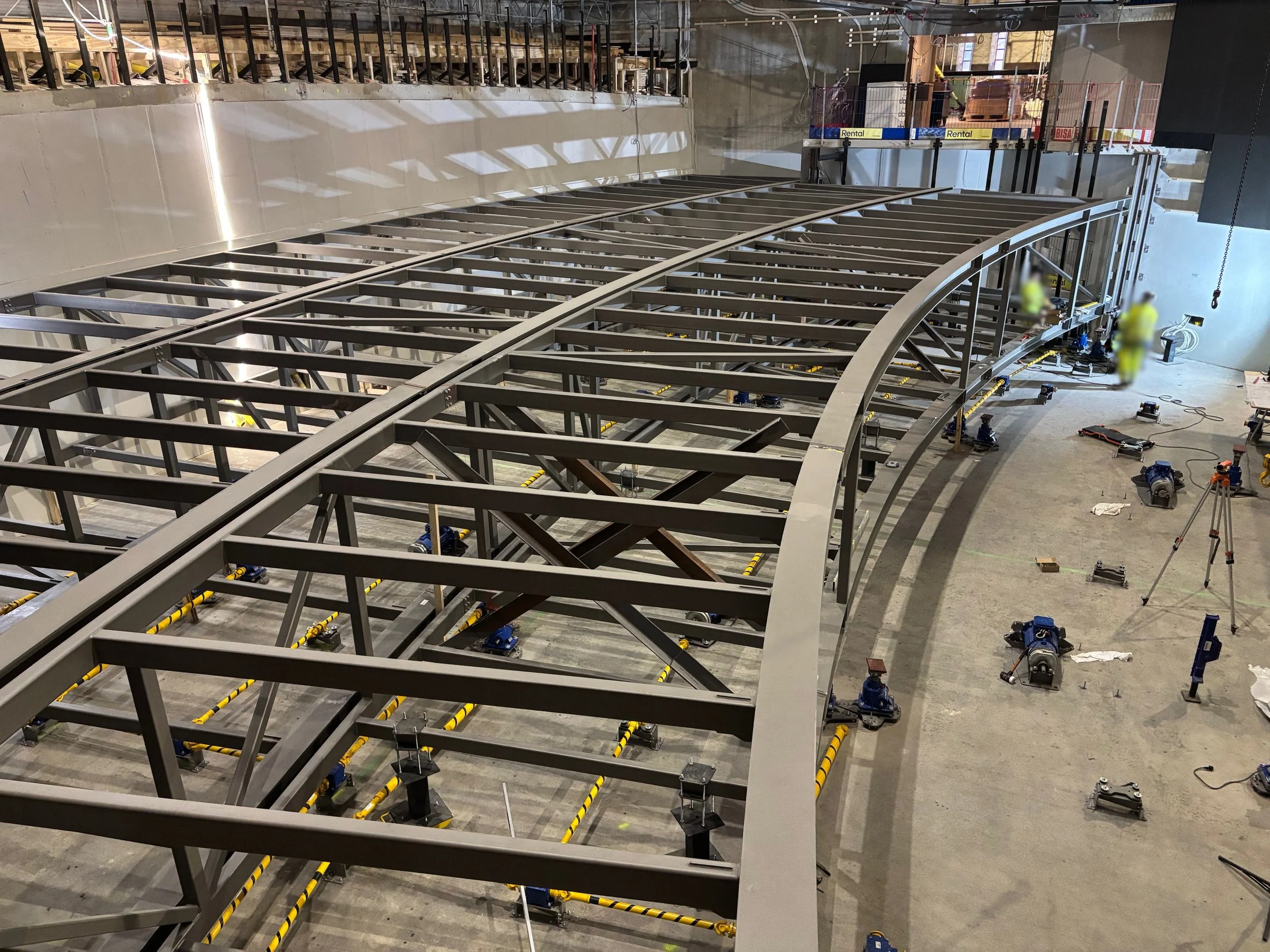

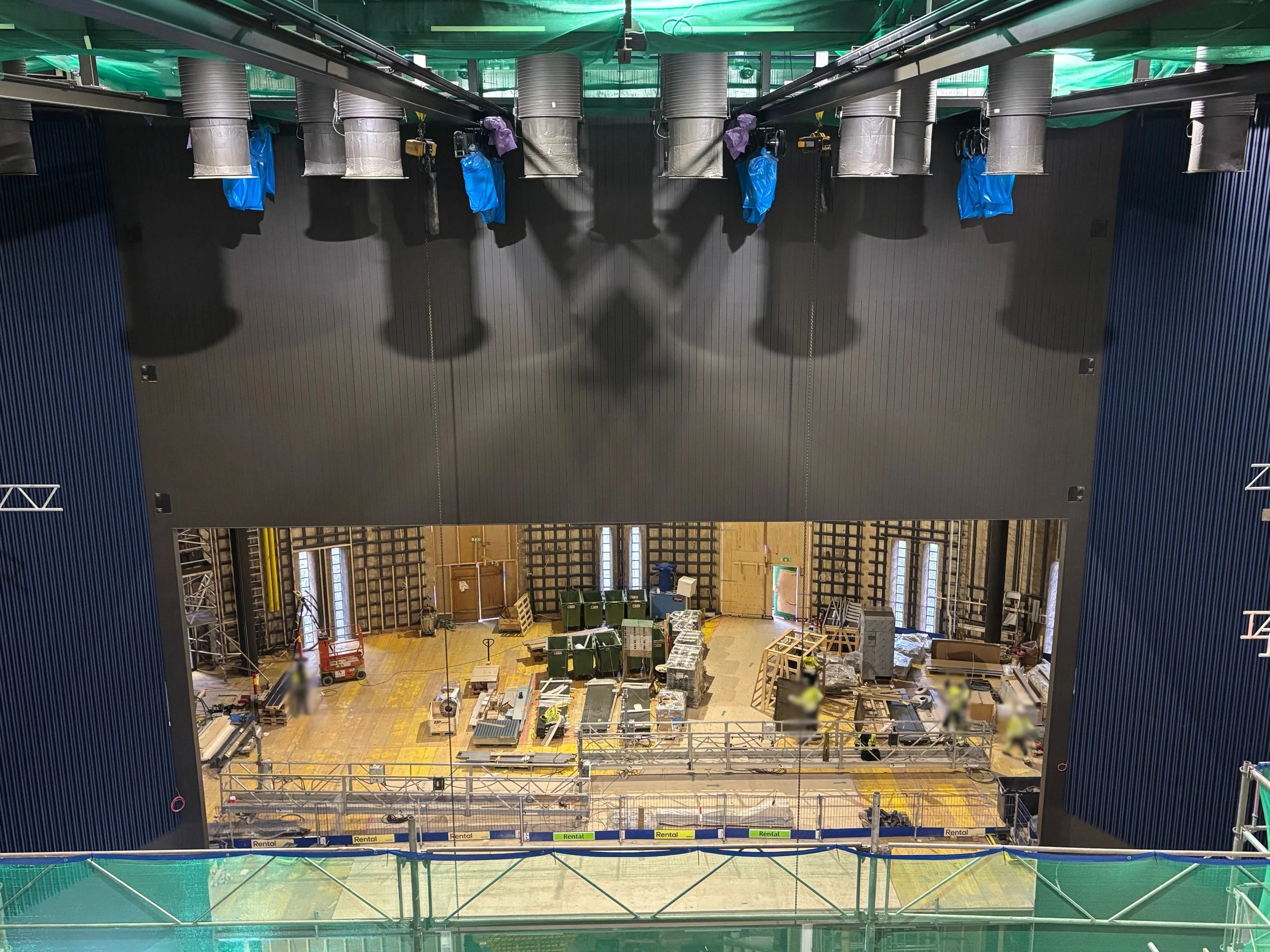

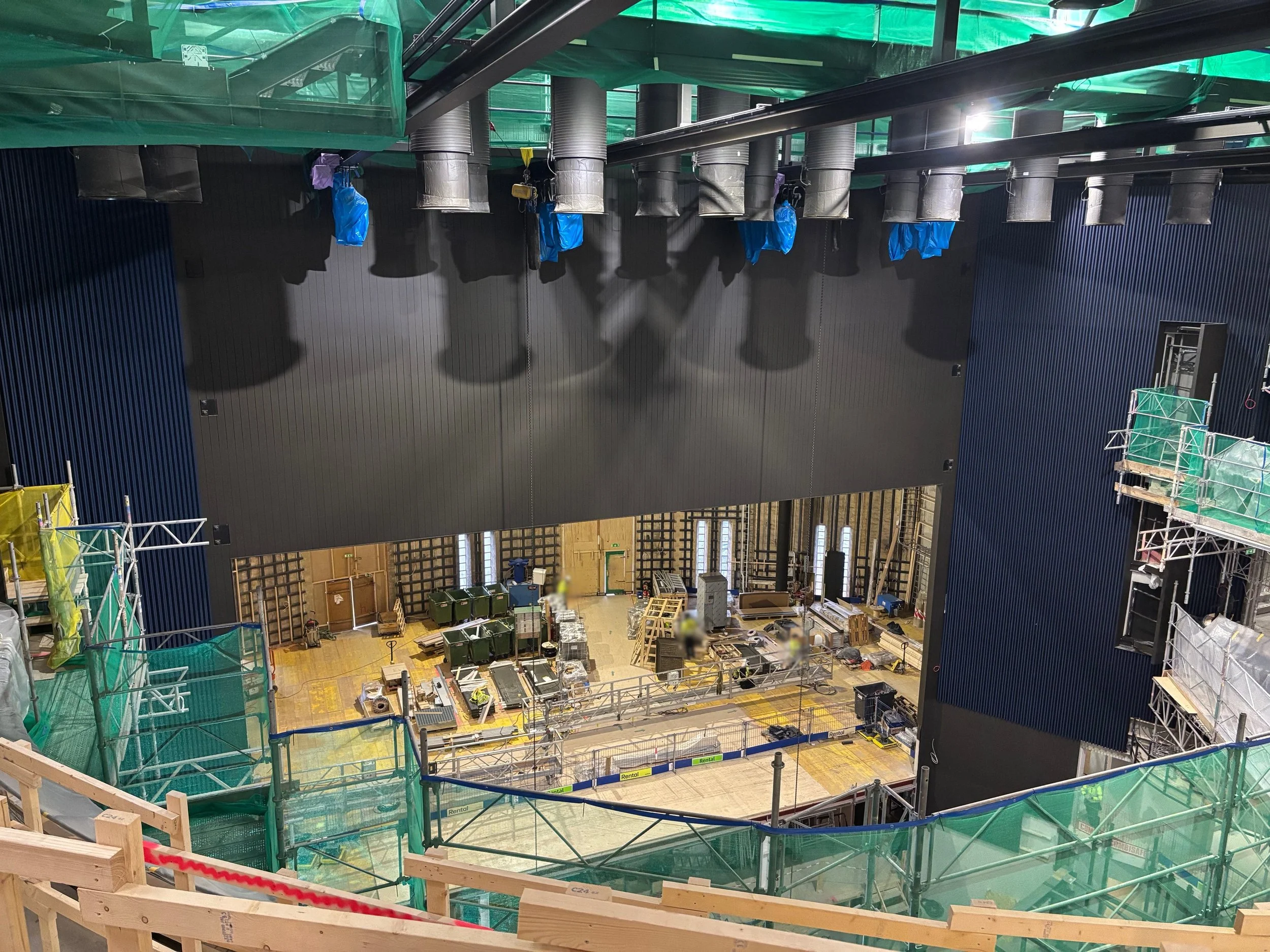

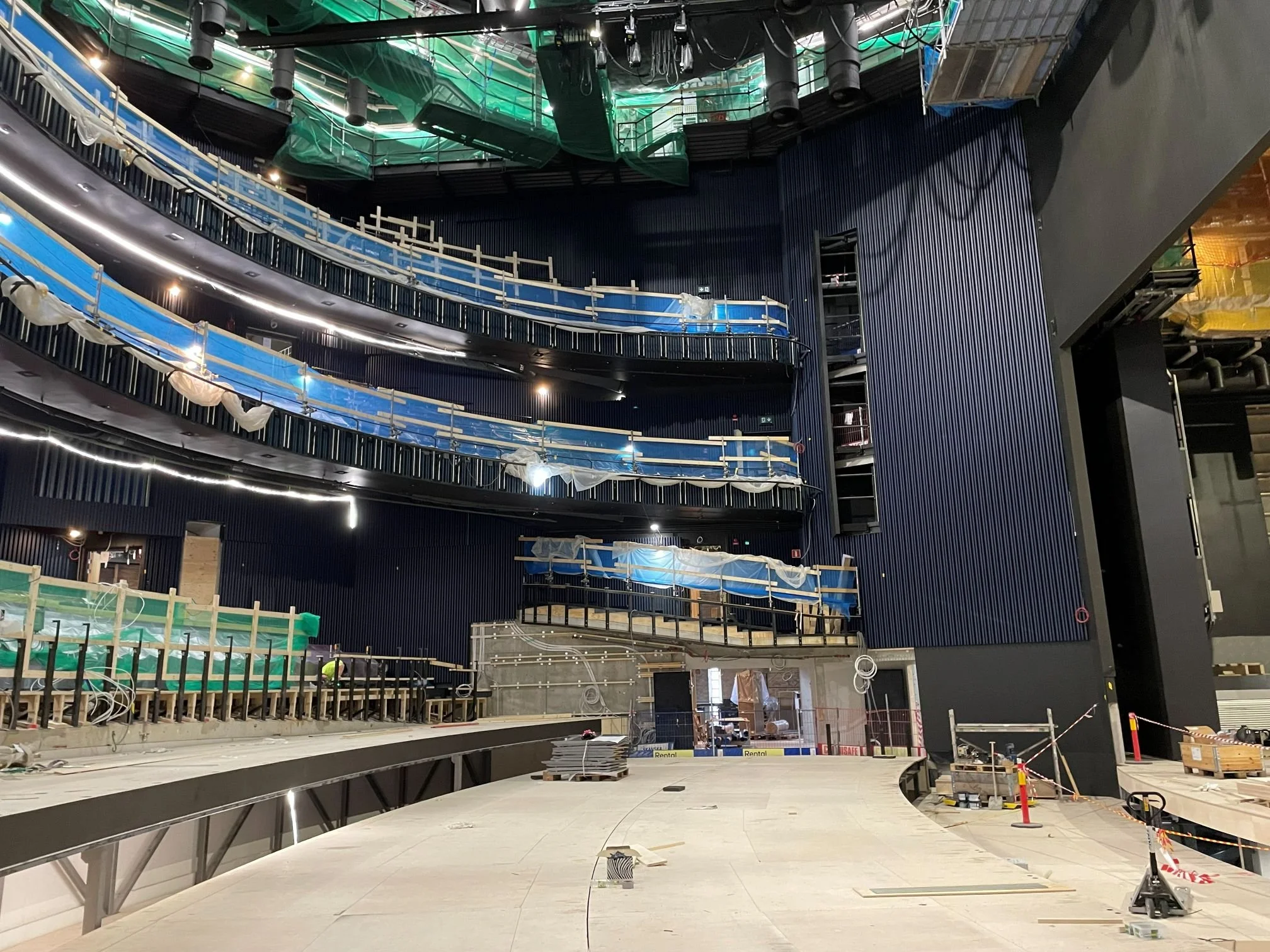

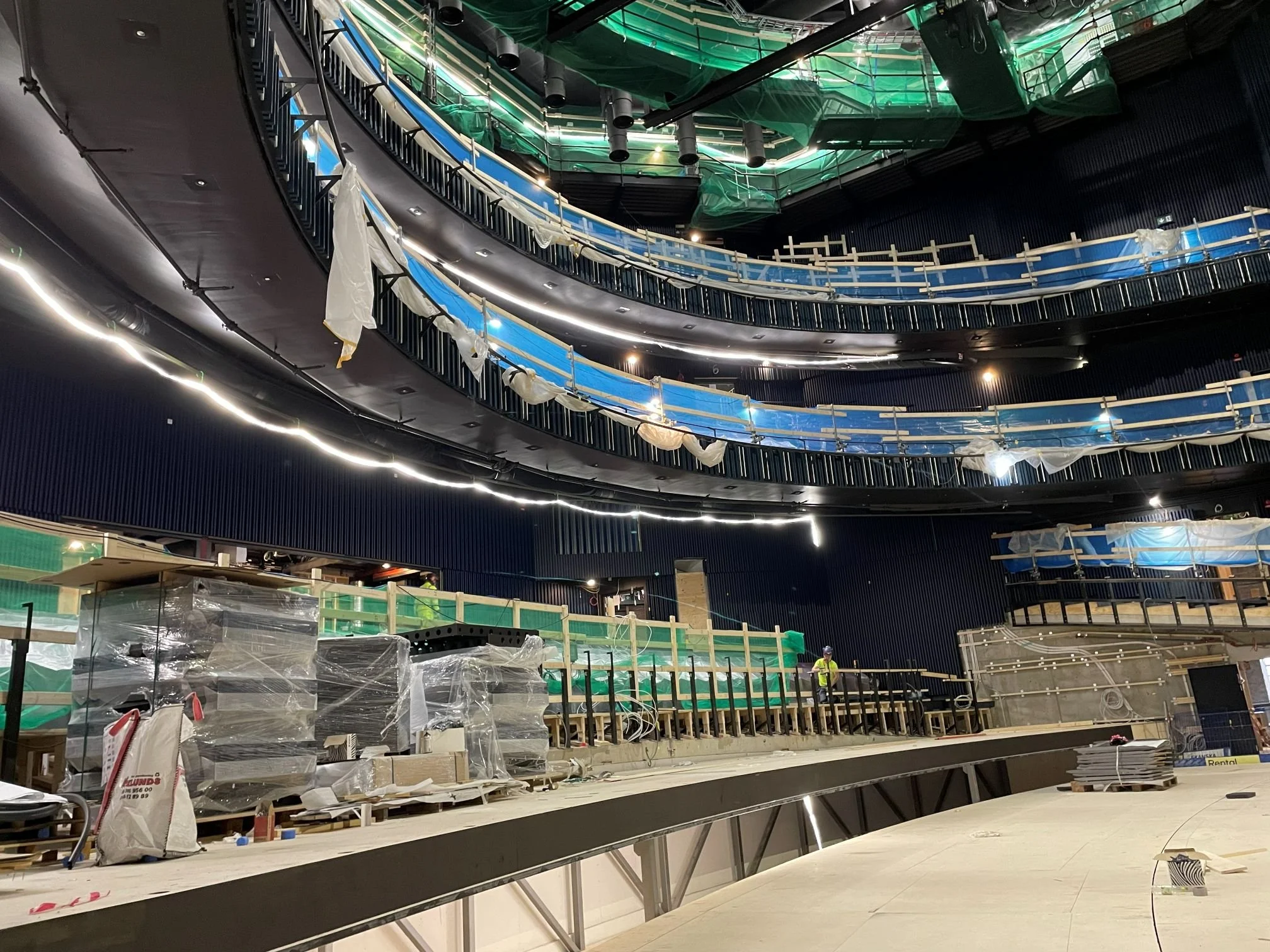

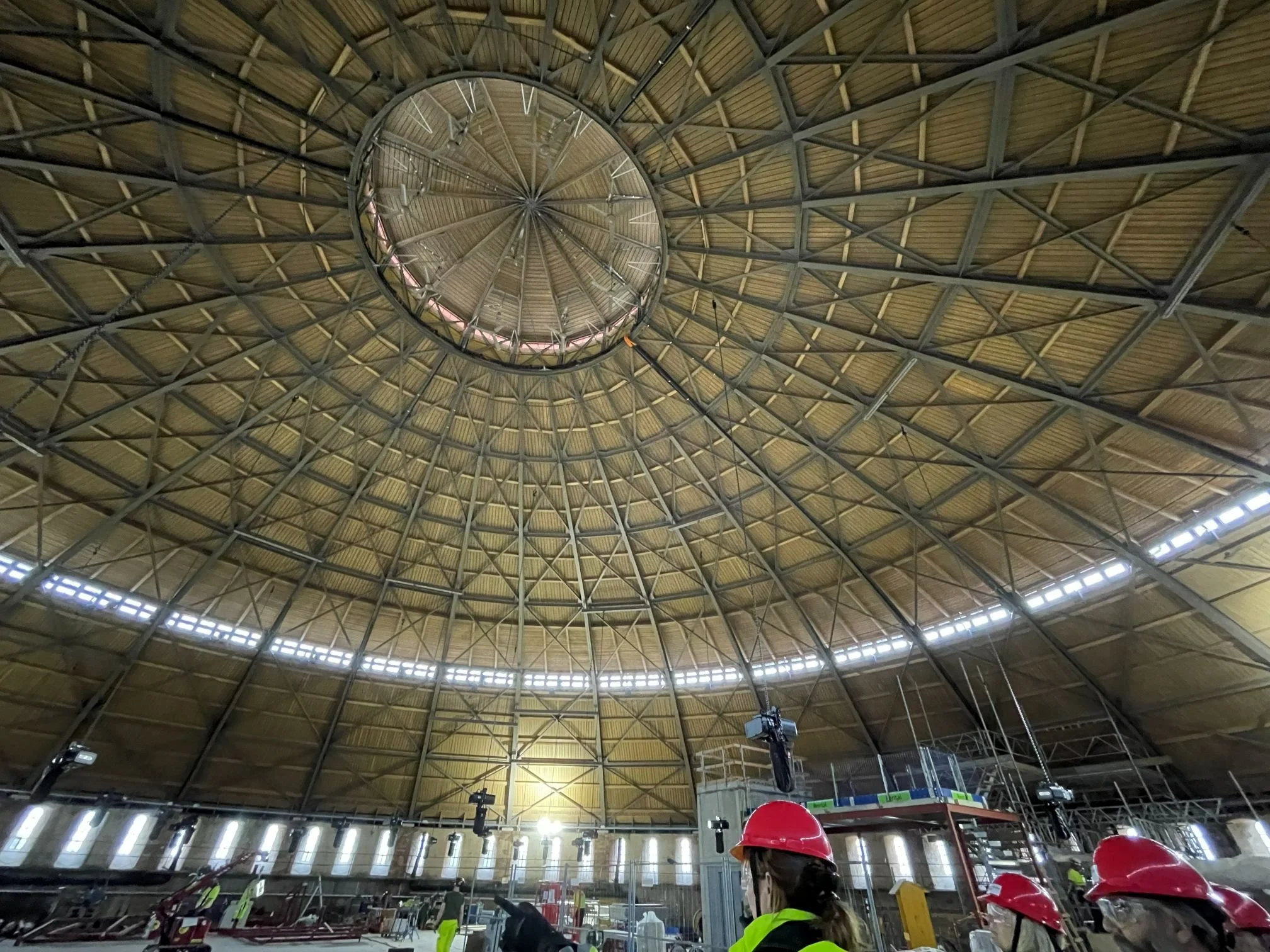

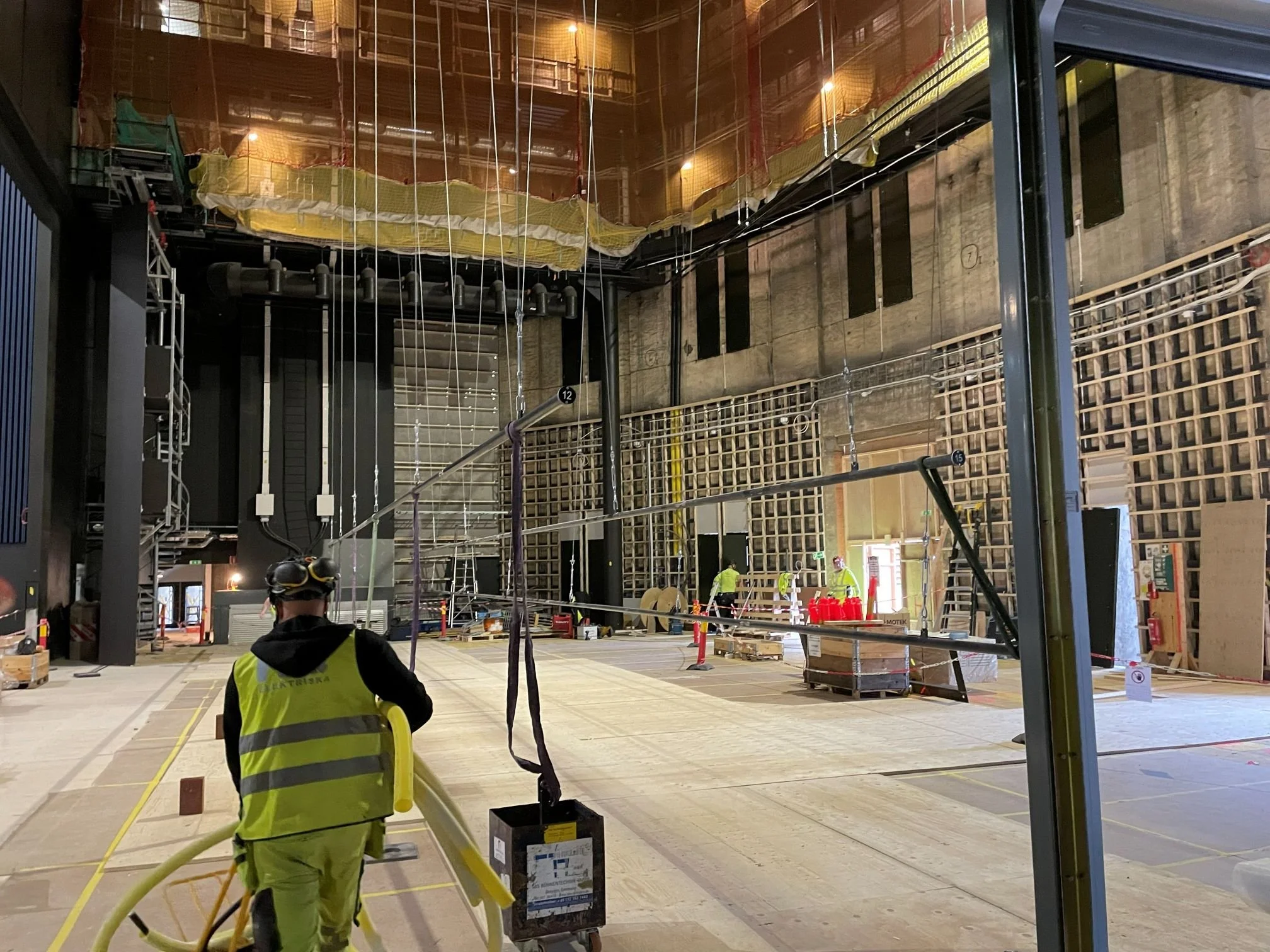

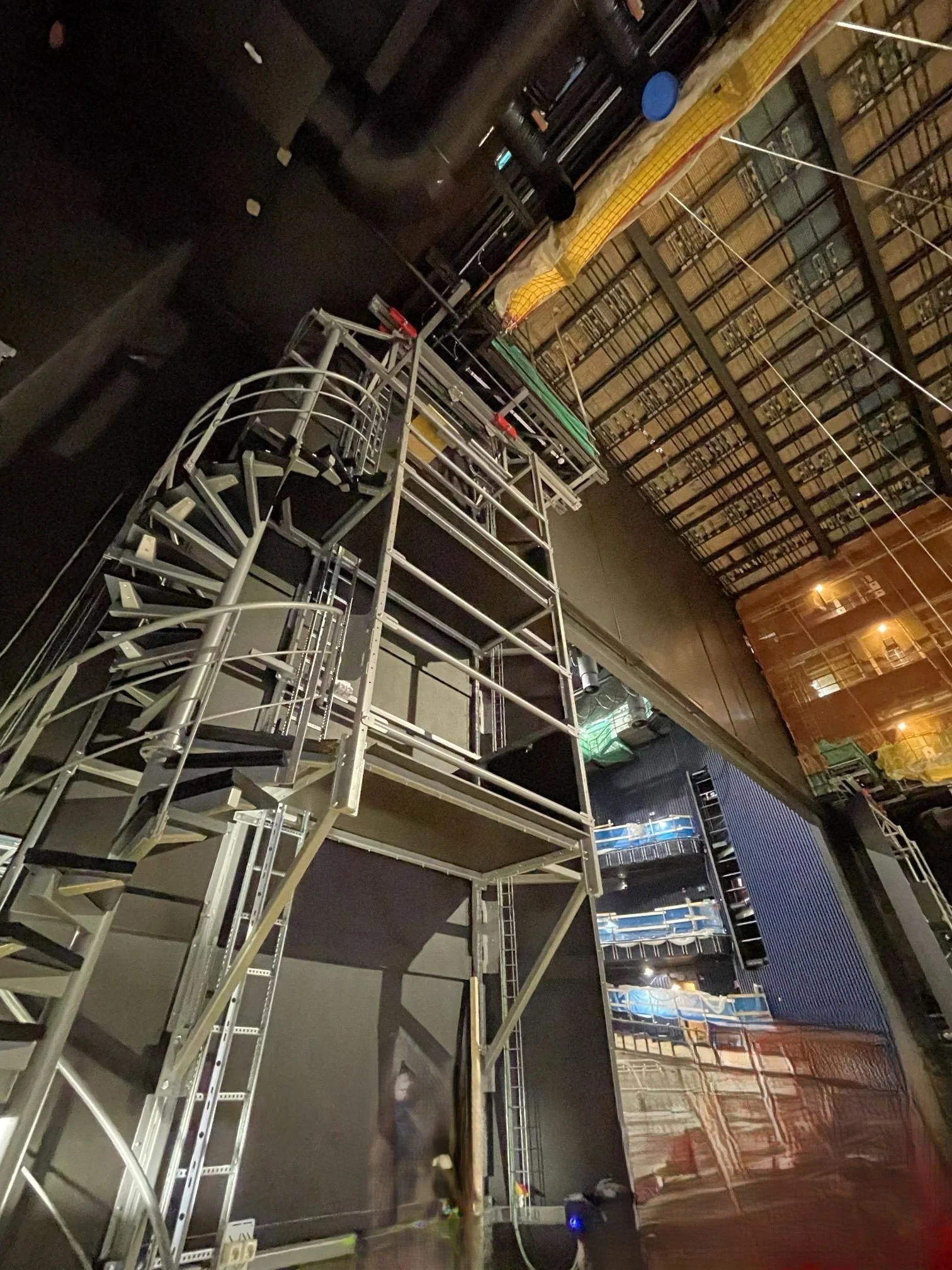

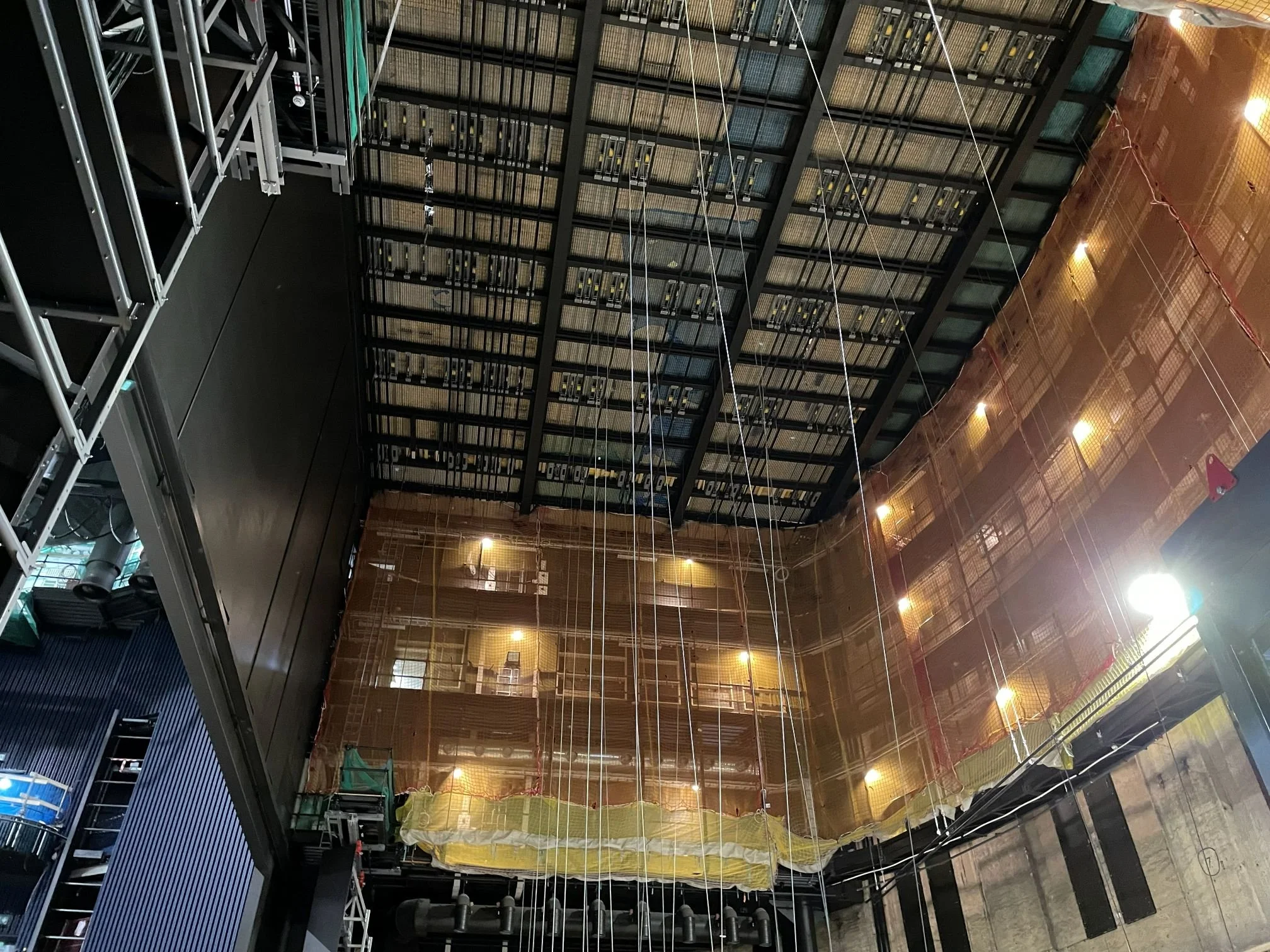

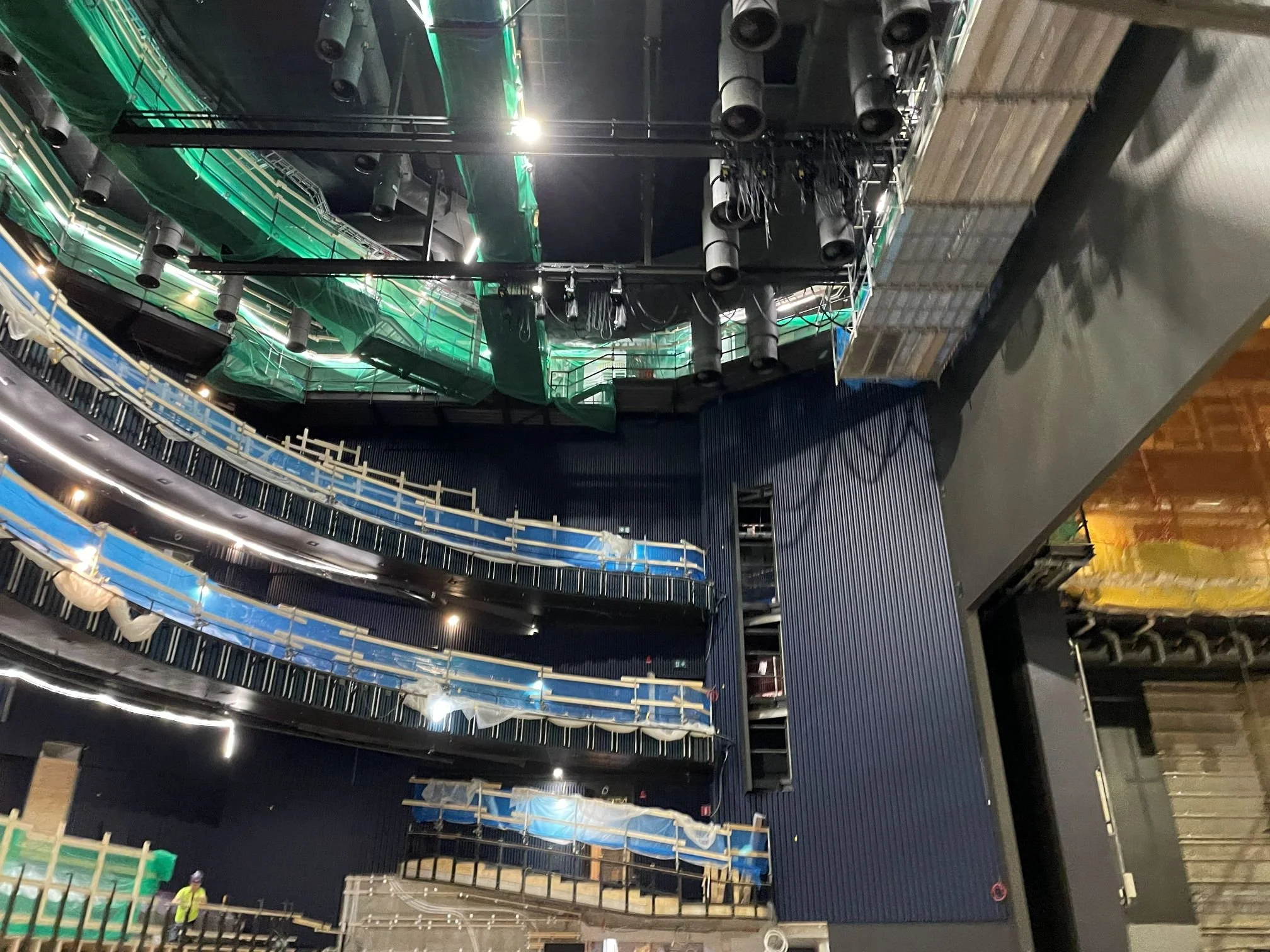

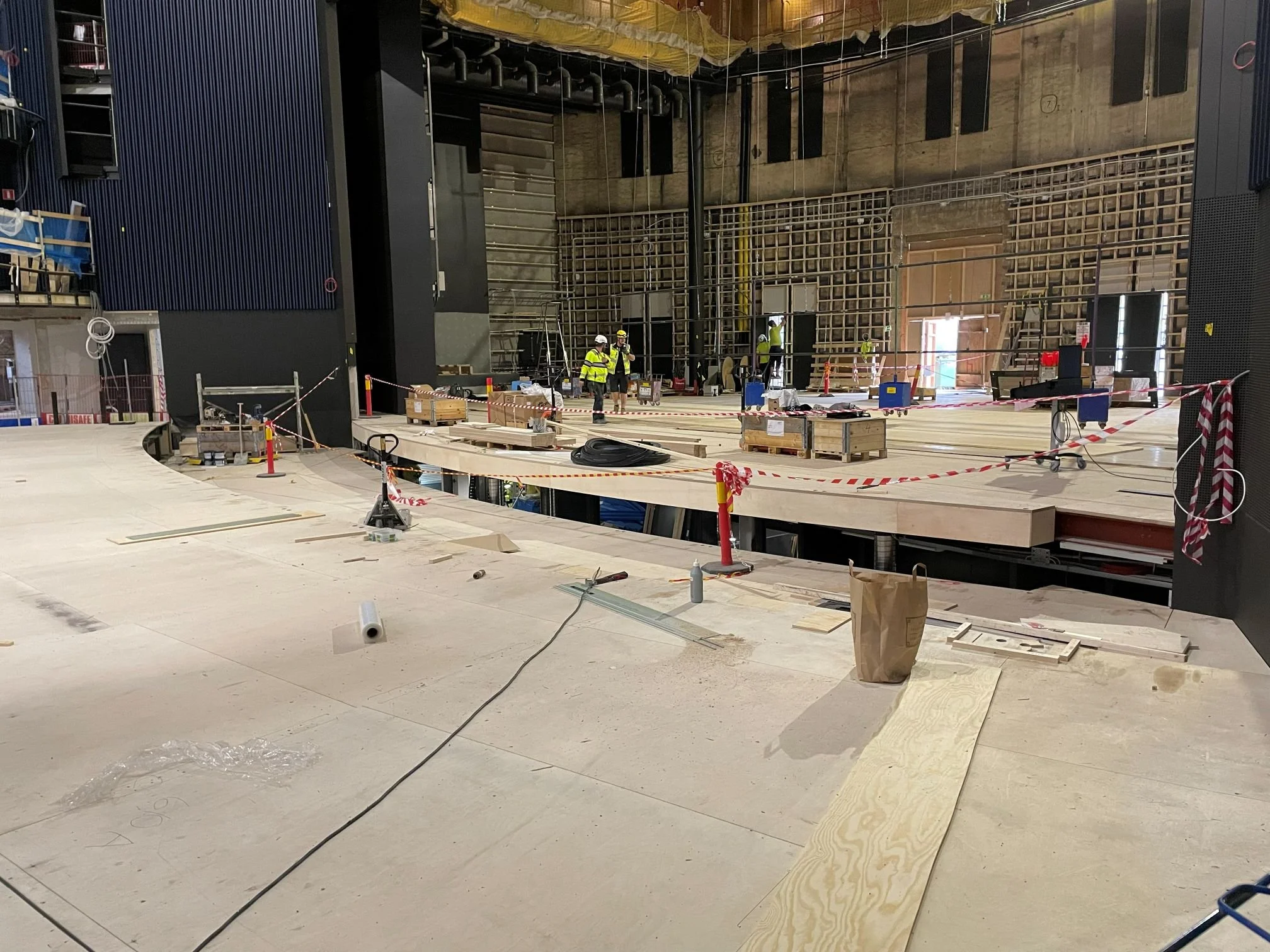

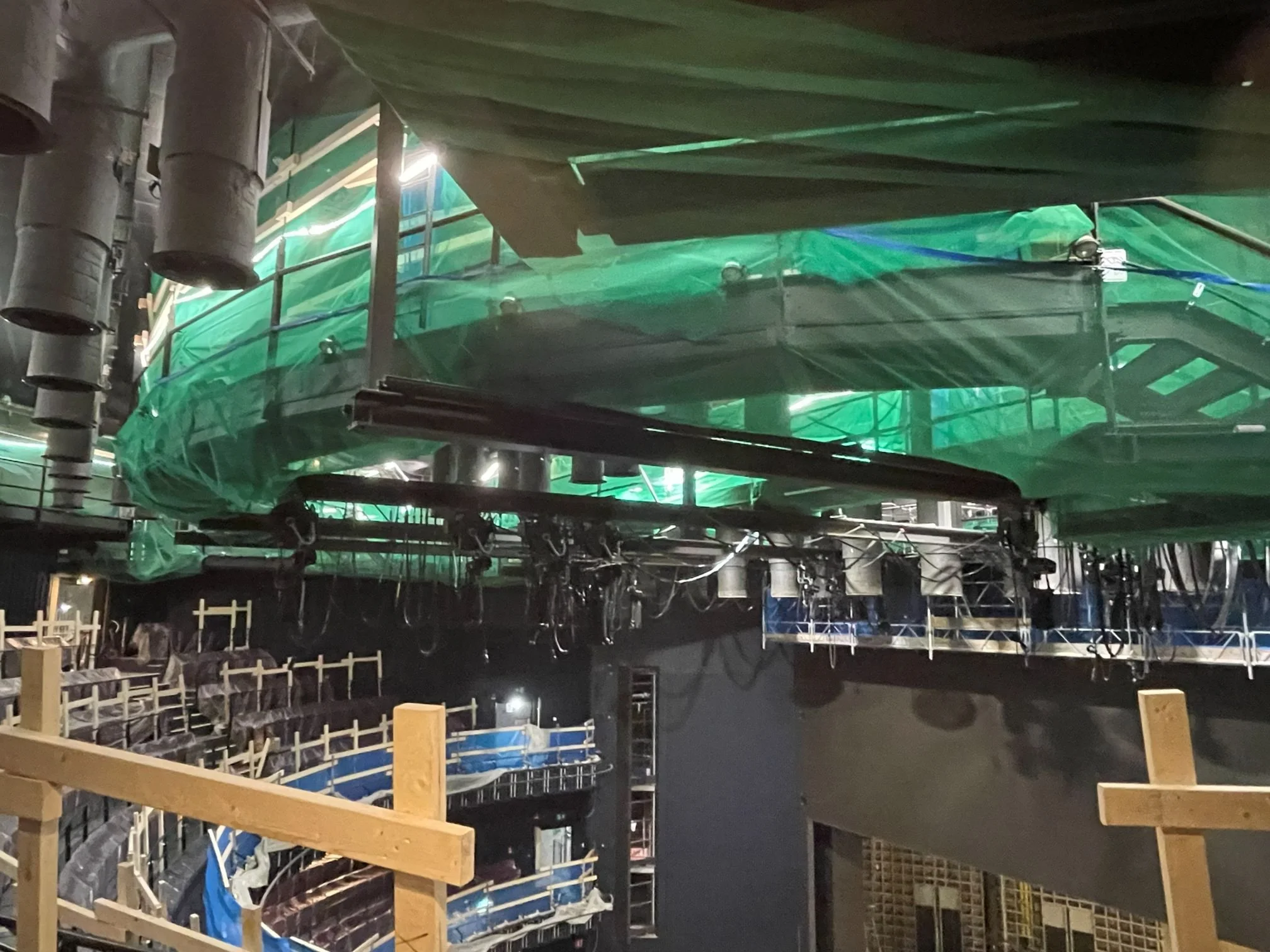

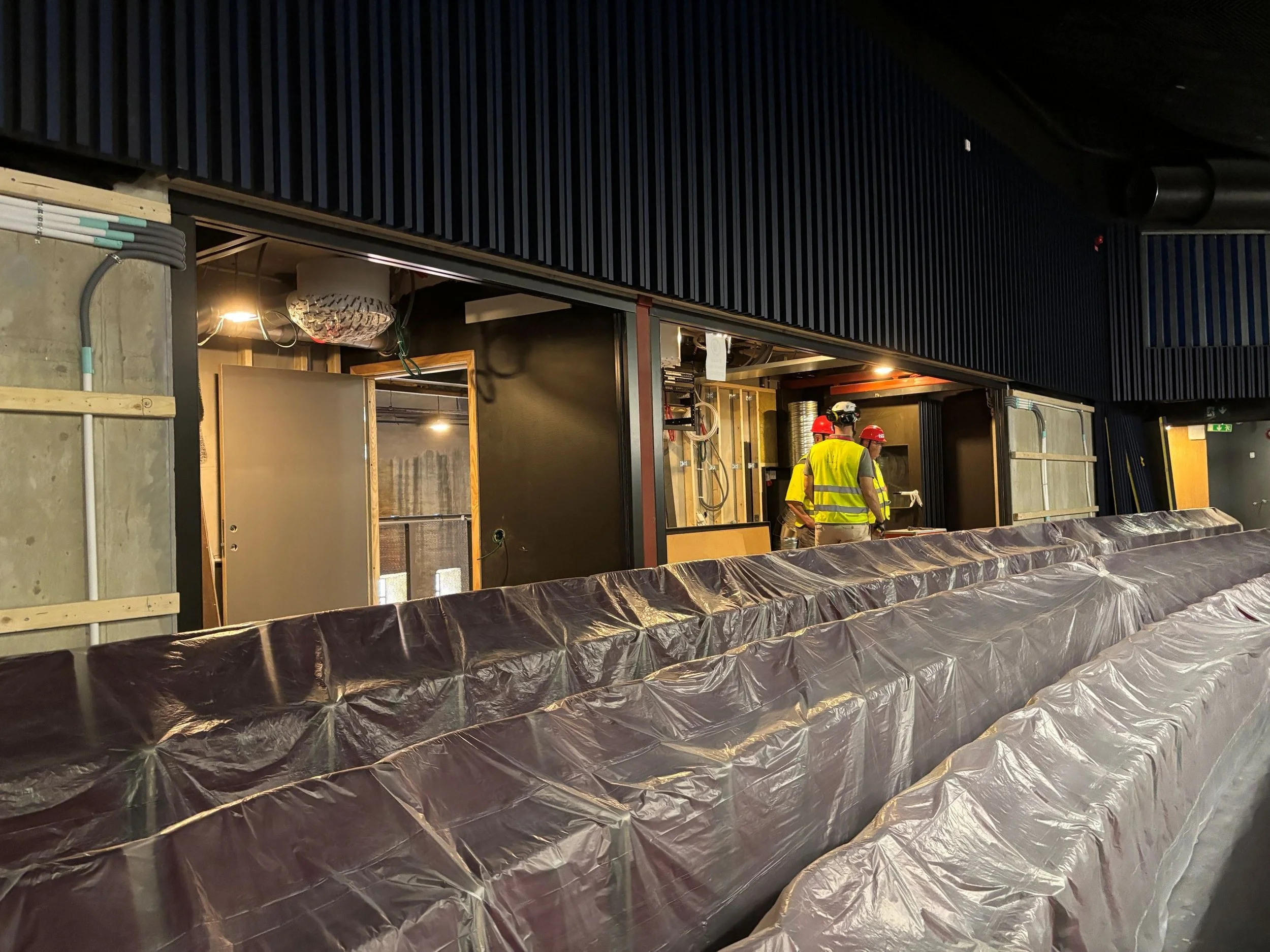

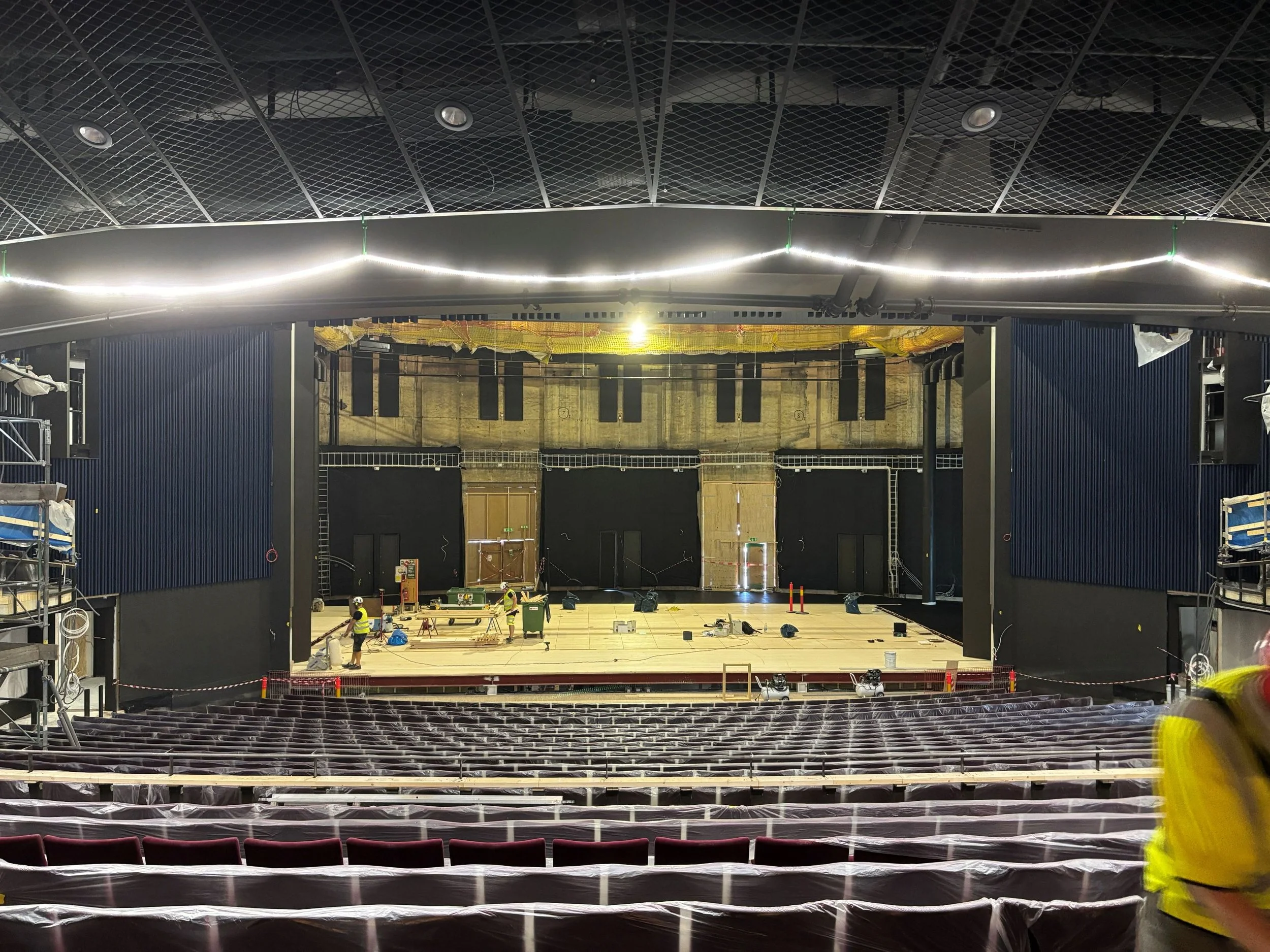

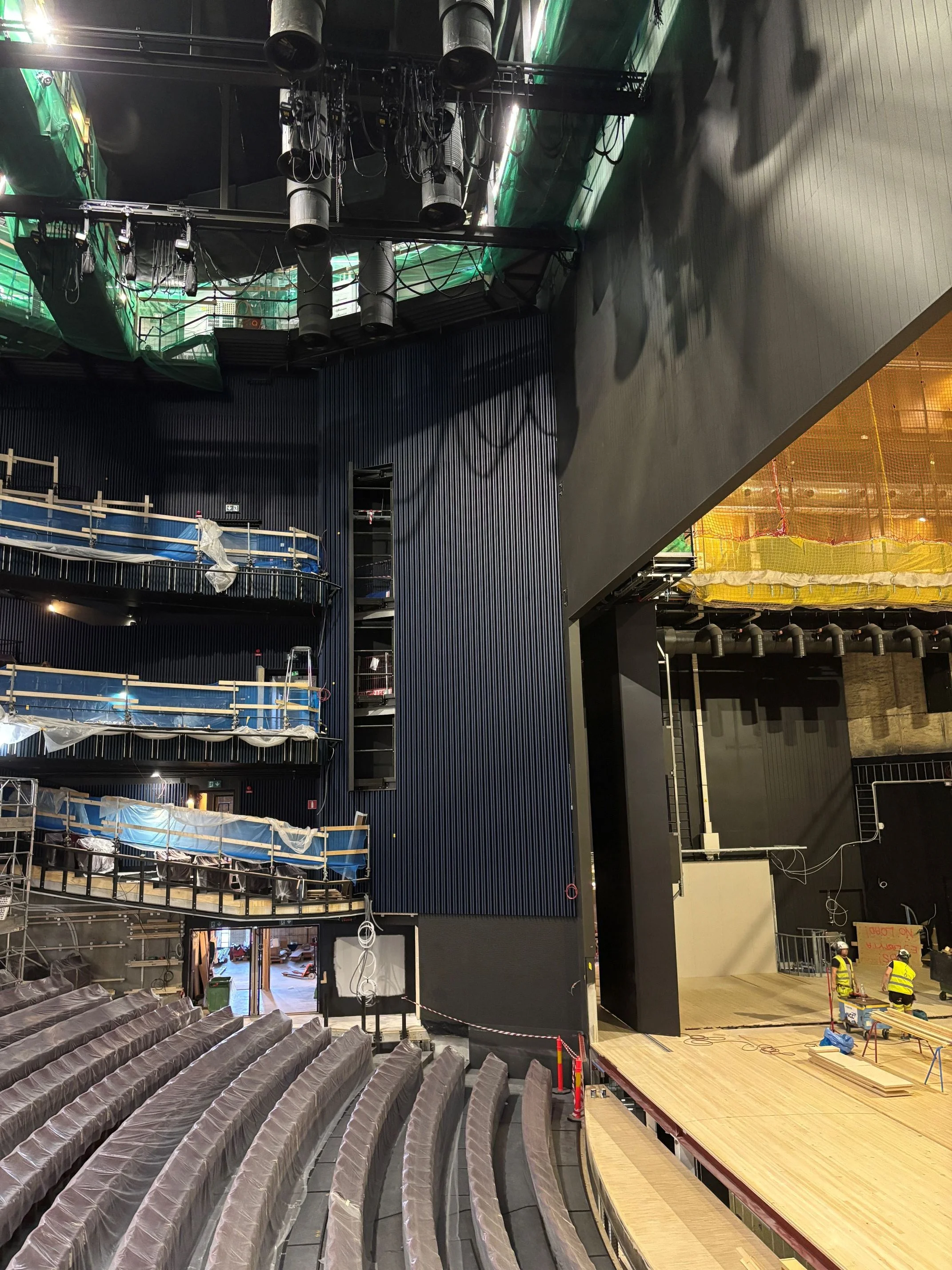

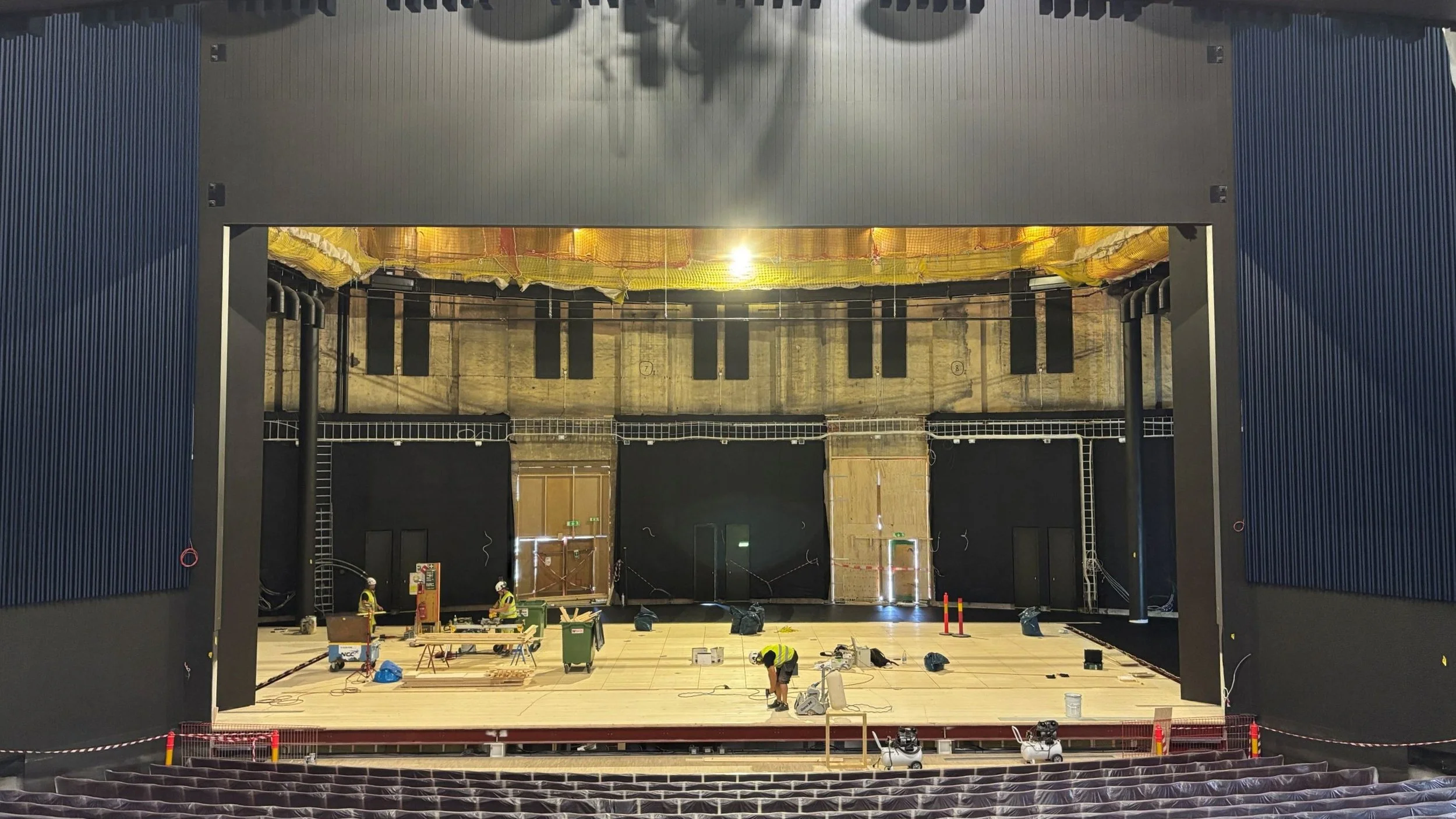

• 10/2-2026 bildgalleri från bygget

• 17/2-2026 360-video från Gasometer

• 24/3-2026 3d-ritningar i webbformat

• 30/4-2026 3d DWG-ritning

• 7/5-2026 nya dwg-ritningar och sammanställning över brandceller och logeplatser.

• 4/6-2026 PDF med ljudspecifikationer

• 9/6-2026 PDF med balettgolvet (Sviktgolvet)
